BIGTREETECH KMS PCB Kit

BTT KMS PCB Kit on tehokas, modulaarinen ohjausjärjestelmä moniväripainatusjärjestelmille. Yhteistyössä Open Source -projektien KMS ja Happy Hare kanssa kehitetty Kit mahdollistaa saumattoman Plug-and-Play-integroinnin olemassa oleviin monimateriaalijärjestelmiin – mukaan lukien Happy Hare V3 ja Type-B -järjestelmät.

Korkean tarkkuuden ohjaus STM32G0B1RET6:lla

Sisäänrakennettu STM32G0B1RET6 32-bittinen mikrokontrolleri toimii 64 MHz nopeudella tarjoten:

• äärimmäisen tarkat värivaihdot ja materiaalisiirtymät,
• nopeat reaaliaikaiset vasteet,
• korkean toimintavarmuuden,
• vakaan synkronoinnin kaikille liitetyille moduleille.

Se antaa sinulle täyden kontrollin moniväriyksikkösi yli.

Modulaarinen Plug-and-Print-rakenne

Kit perustuu jatkuvaan modulaarijärjestelmään, joka antaa sinulle täyden joustavuuden. Jokainen moduuli on suunniteltu niin, että voit liittää sen helposti – ilman juottamista, ilman konfigurointia, ilman vaivaa.

Laajennettava HUB enemmän moduleita varten

Haluatko enemmän kuin 4 tai 6 filamenttia? Ei ongelmaa. Expandable HUB mahdollistaa kaskadointi, jotta voit toteuttaa 8, 12 tai 16 kanavaa tarpeidesi mukaan. Se tekee järjestelmästäsi monipuolisesti laajennettavan.

Lisää vakautta redundanssin ansiosta

Maksimaaliseen hallintaan Kit tarjoaa laajat turva- ja redundanssitoiminnot:

• 6 + 6 päätepisteporttia
• 4 + 4 ohjainporttia

Joitakin portteja voidaan vaihtoehtoisesti käyttää vikasietoisia järjestelmäarkkitehtuureja varten. Samanaikaista kaksoiskäyttöä ei ole suunniteltu, mutta kytkentä/varmuuskopiointi on tuettu.

Aina optimaaliset painatusolosuhteet

KMS PCB Kit varmistaa, että kokoonpano on aina parhaissa olosuhteissa:

► sisäänrakennettu HTU21D-anturi: Korkean tarkkuuden lämpötila- ja kosteusanturi (±0,5 °C), joka seuraa jatkuvasti sisäisiä ympäristöarvoja. Tällä tavoin filamentti ja komponentit pysyvät optimaalisessa kunnossa.

► NTC-liitäntä ulkoisille antureille: Portti NTC 100K lämpötilasensorille mahdollistaa lisämittauspisteiden luomisen – ihanteellinen, jos haluat pitää tiettyjä moduuleita tarkemmin silmällä.

► tehokkaat MOSFETit: Tukevat ulkoisten lämmitysmoduleiden liittämistä aktiiviseen filamenttikuivaukseen. Tämä vähentää kosteutta, estää tukkeutumista ja lisää painatusvarmuutta.

Maksimaalinen järjestelmävakavuus

Tämä Kit on suunniteltu antamaan jatkuvasti jatkuvat, häiriöttömät värinvaihdot:

► vähennetyt signaalihäiriöt: MX3.0-kaapeloinnilla varustetut suojatut kaapelit takaavat puhtaan datan- ja virranvälityksen – tasaisia moniväripainatuksia ilman katkoja.

► sovelias, innovatiivinen anturisuunnittelu: Etäisyyskoodaus mahdollistaa tarkan filamenttitunnistuksen ja estää virhetulkintoja materiaalin vaihdon aikana.

► neljä TMC2209-ohjainta aluksella: Ultra-kevyt, hiljainen moottorien kulku vakaan vääntömomentin hallinnan kanssa. Tämä varmistaa sujuvat siirtymät ja puhtaat filamentit.

► Luotettava käynnistin kaksivaiheisella puskuroinnilla: Optoelektroninen signaalinkäsittely koko ketjussa varmistaa, että jokainen komento tunnistetaan tarkasti ja siirretään vakaasti.

Vankka suojaus – pitkäikäinen suorituskyky

KMS PCB Kit nojaa vankkaan suojarakenteeseen, joka turvaa kaikki elektroniset komponentit luotettavasti:

► suoja väärinkytkentää vastaan: Sisäänrakennettu vääränkytkennänsuojaus estää vahingot väärin kytketyiltä virtalähteiltä. Näin järjestelmä pysyy suojattuna myös tahatonta kaapelointivirhettä vastaan.

► ESD-suojaus: Erityiset ESD-piirit suojaavat herkkiä osia elektrostaattisilta purkauksilta, jotka voivat tapahtua moduulien asentamisen tai poistamisen yhteydessä.

Tämä kaksinkertainen suojakerros pidentää koko järjestelmän käyttöikää huomattavasti ja takaa, että monivärijärjestelmäsi toimii luotettavasti jopa jatkuvassa käytössä.

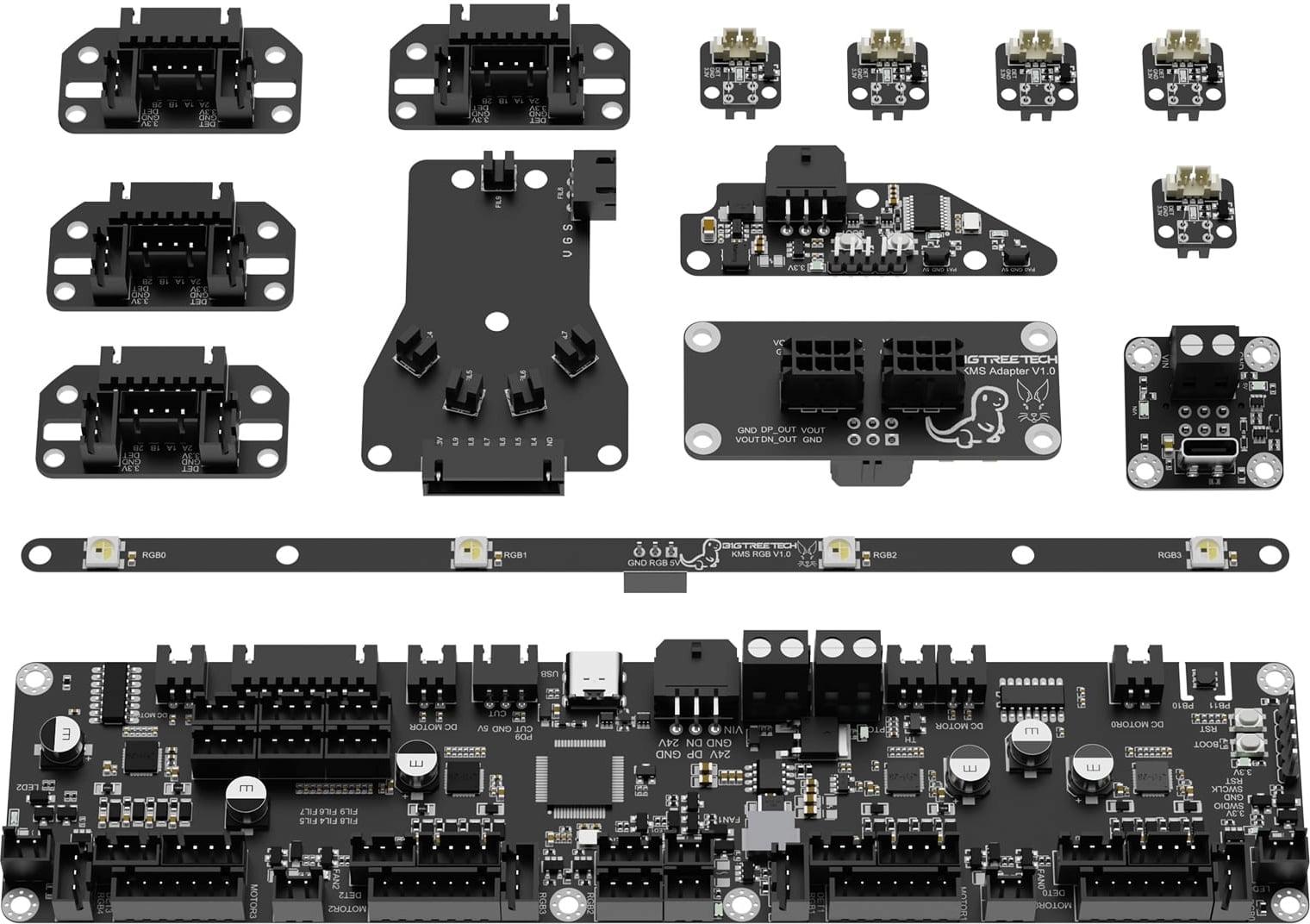

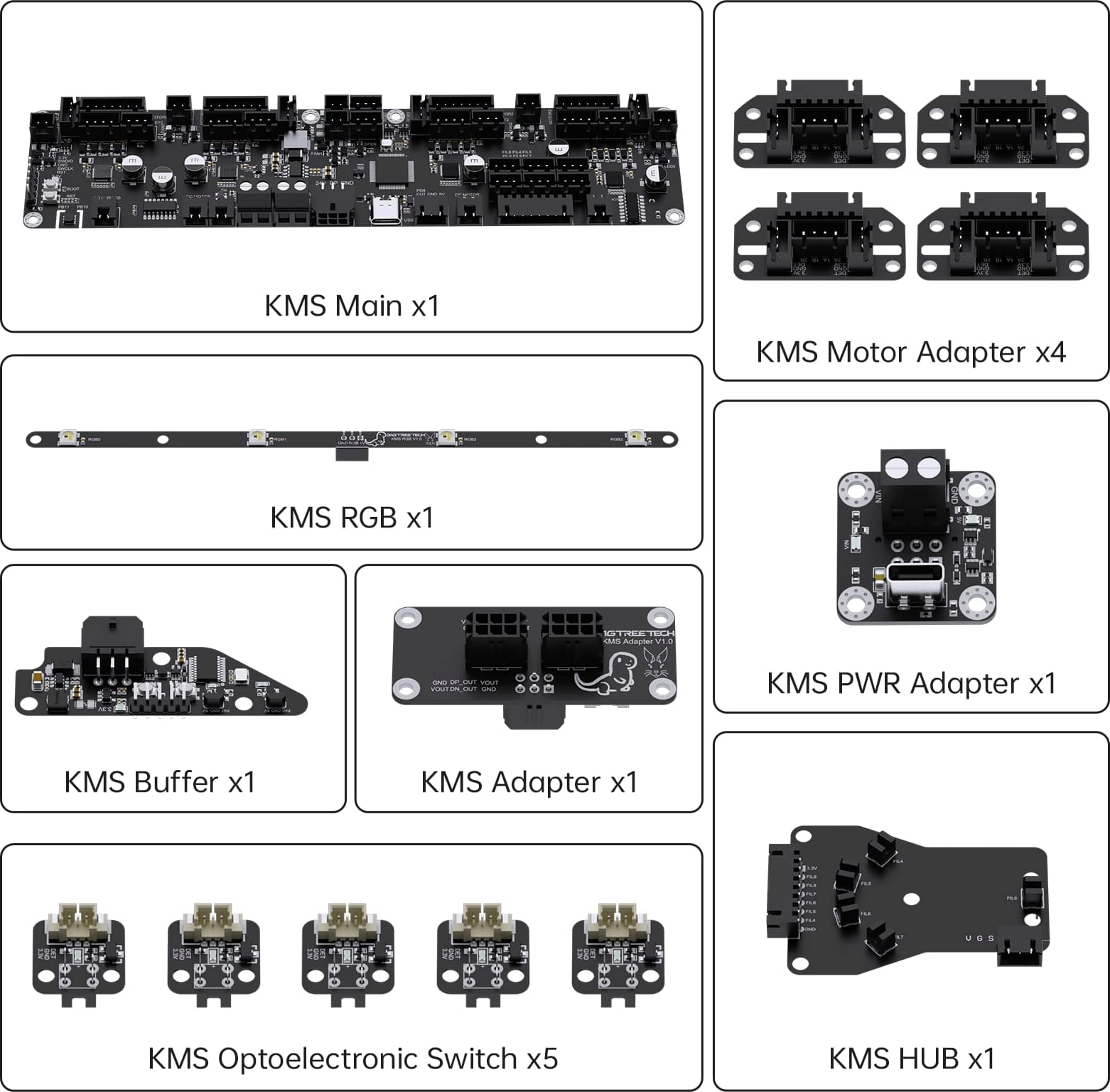

Pakkauksen sisältö:

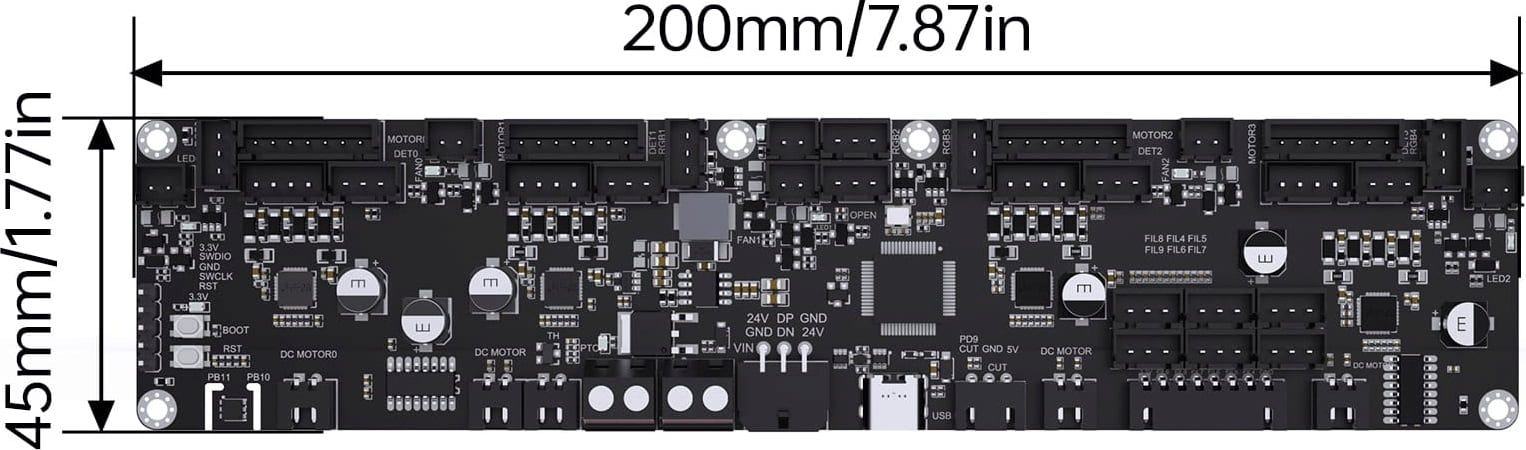

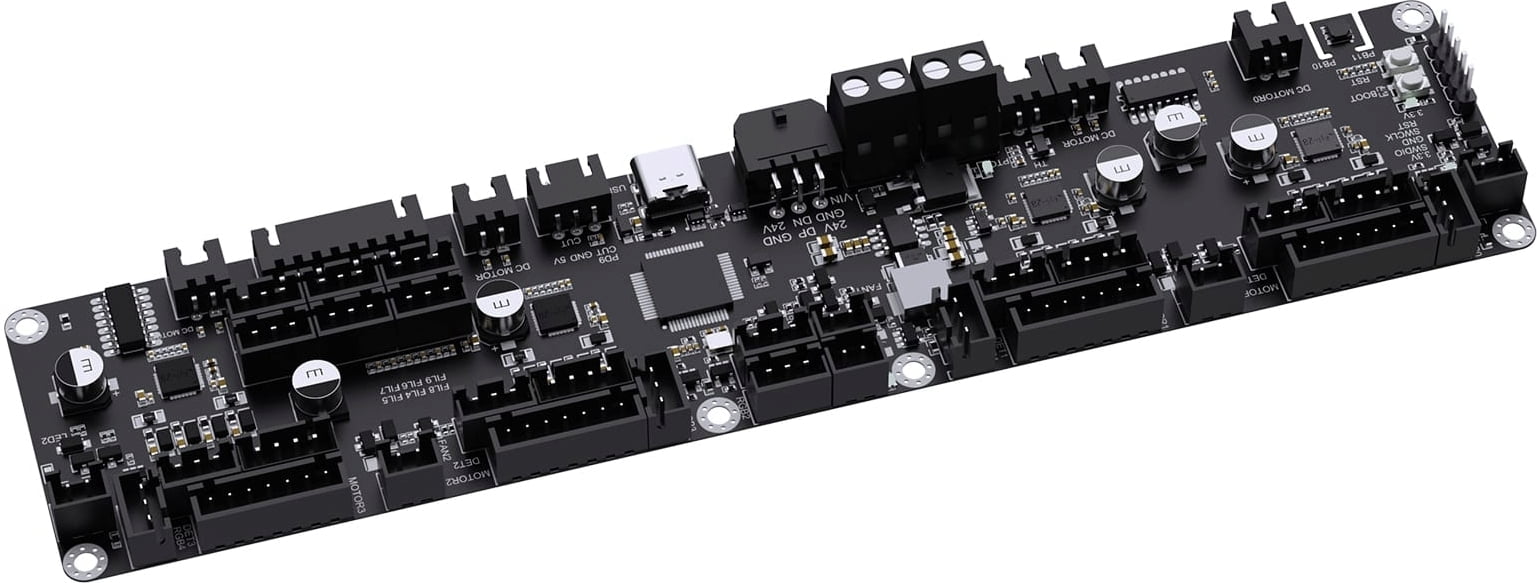

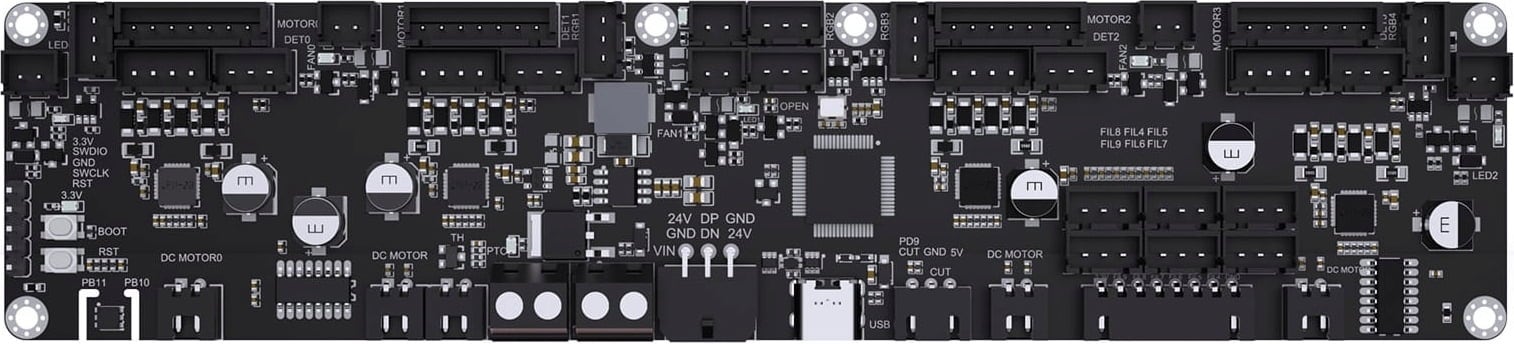

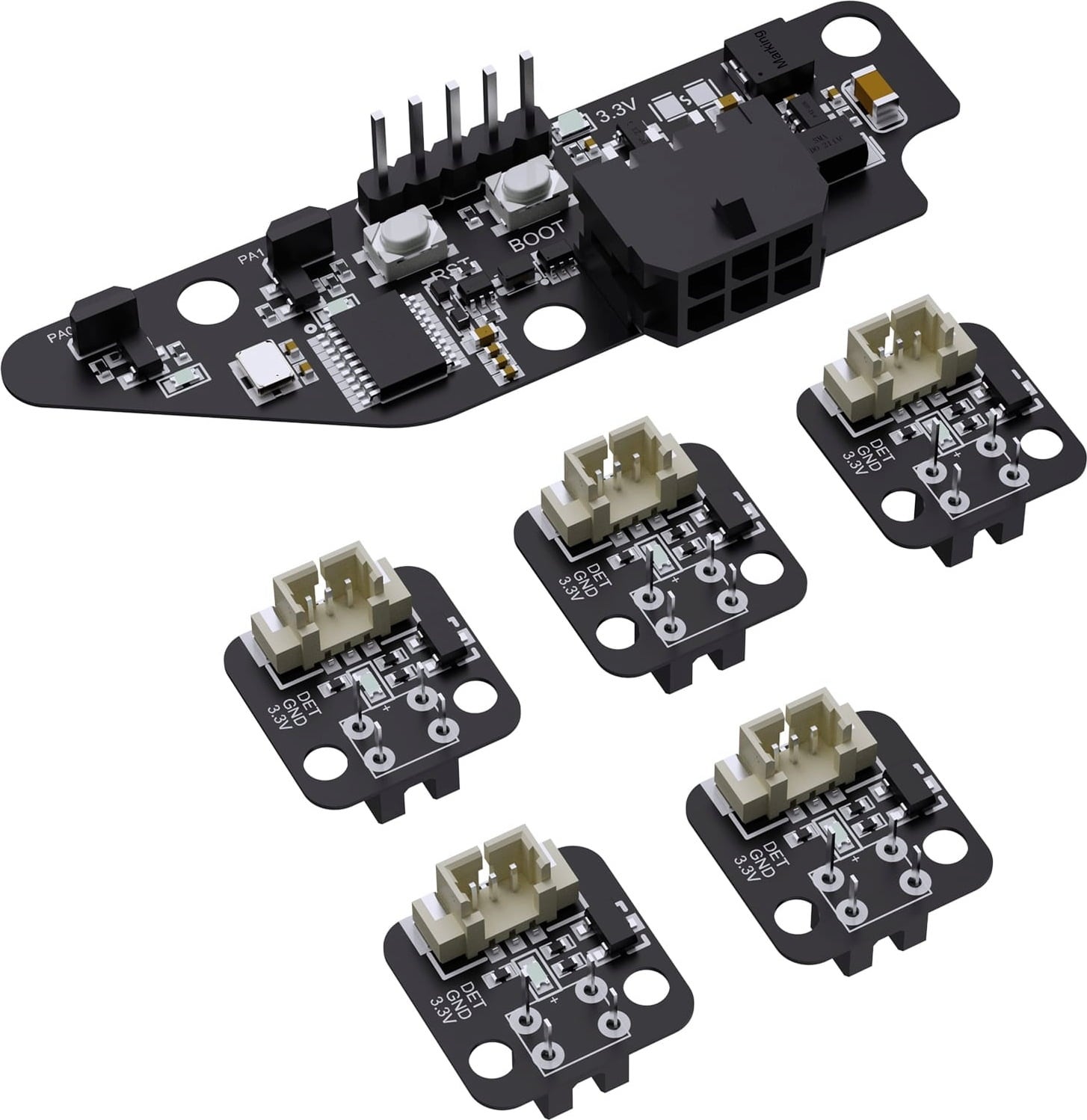

• KMS Mainboard

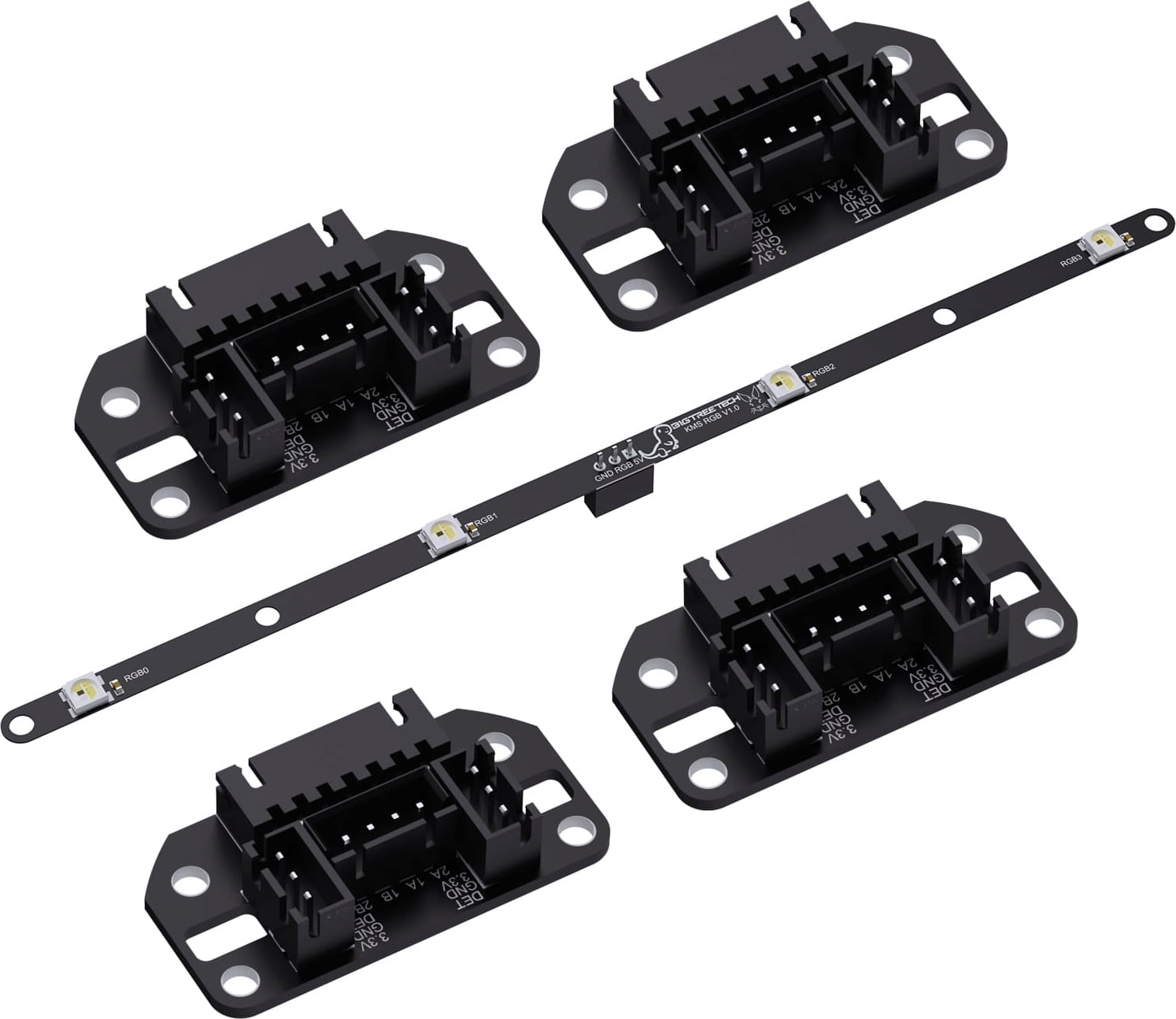

• 4 x KMS Motor Adapter
• 1 x KMS RGB
• 1 x KMS Buffer

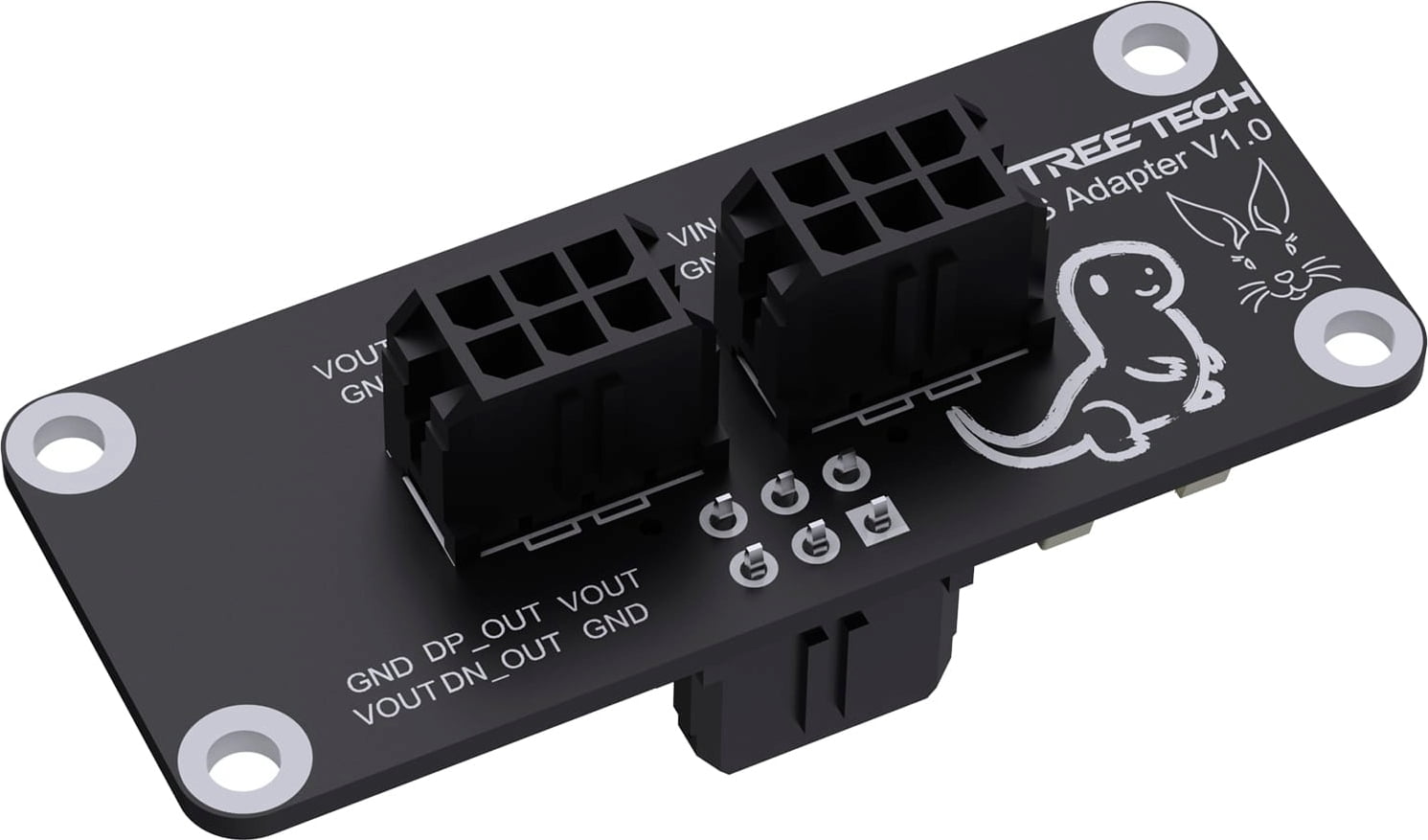

• 1 x KMS Adapter
• 1 x KMS PWR Adapter

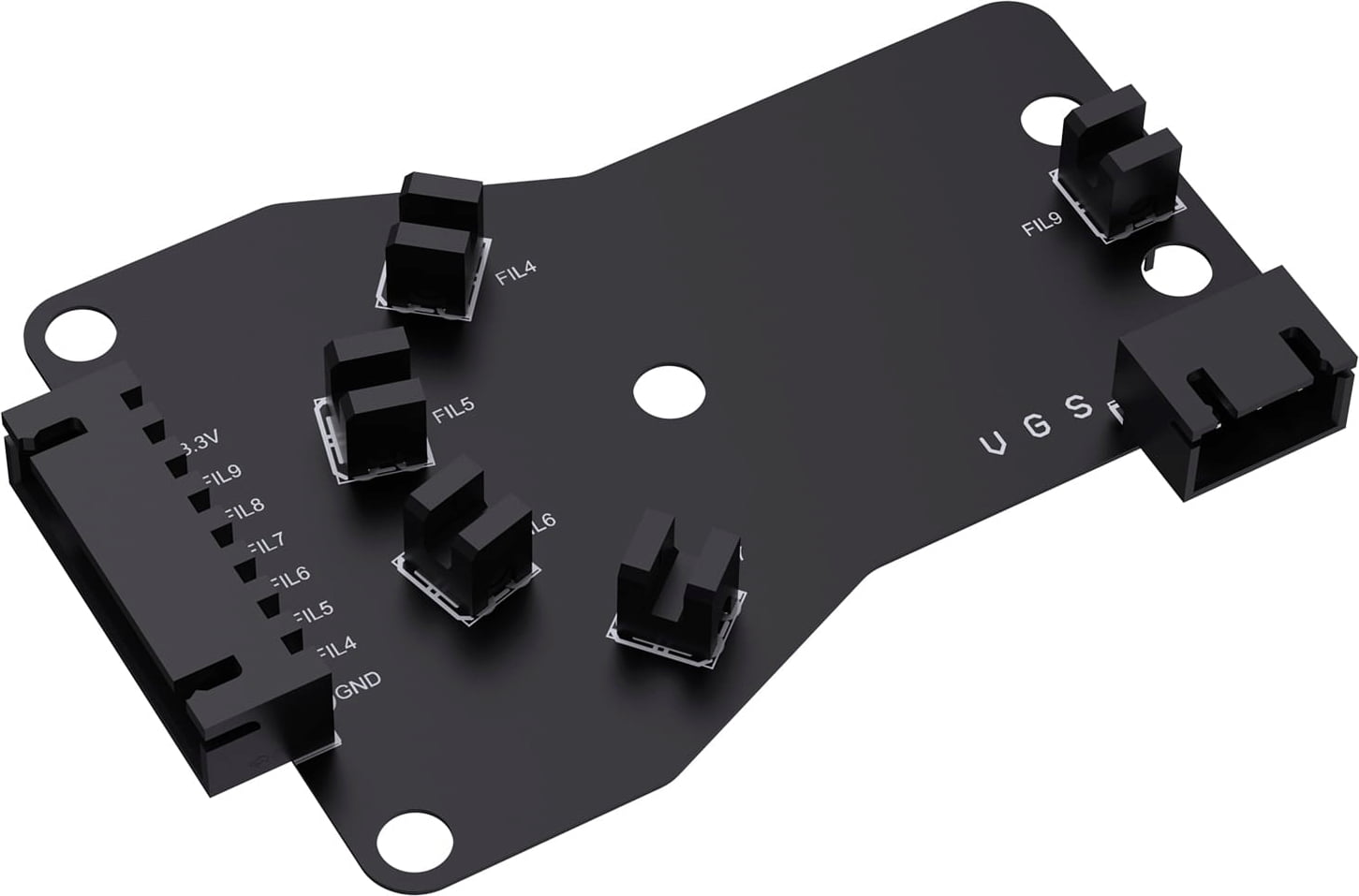

• 1 x KMS Hub
• 1 x KMS optoelektroninen kytkin

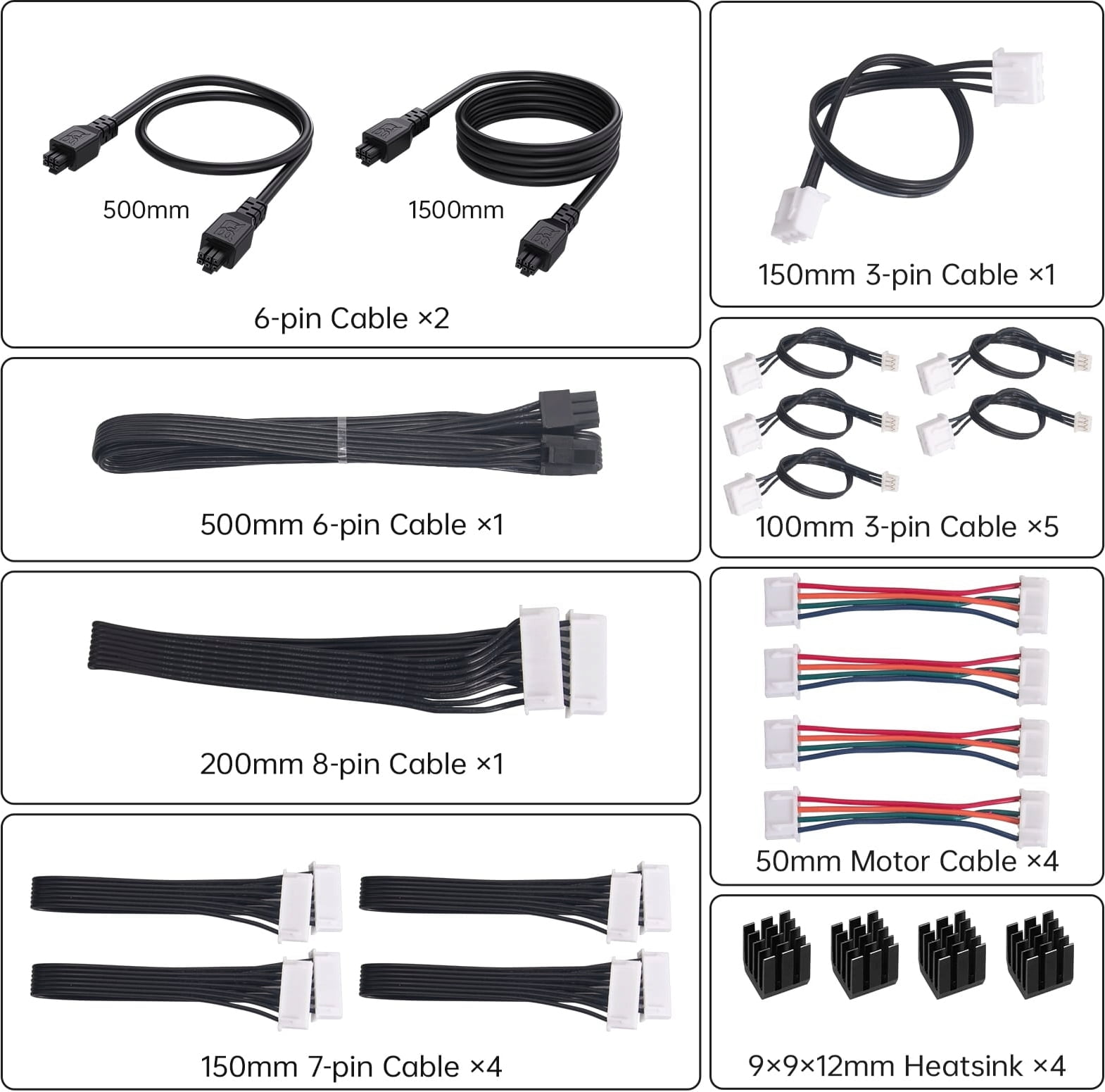

• 2 x 6-Pin kaapelia, 500 mm, 1500 mm
• 1 x 3-Pin kaapelia, 150 mm
• 1 x 6-Pin kaapelia, 500 mm
• 5 x 3-Pin kaapelia, 100 mm
• 1 x 8-Pin kaapelia, 200 mm
• 4 x Moottorikaapelia, 50 mm
• 4 x 7-Pin kaapelia, 150 mm
• 4 x Heatsink, 9x9x12 mm

Tekniset tiedot:
