Revopoint Robot Metrohub 09T Robot 3D Scanning System, 1 sarja

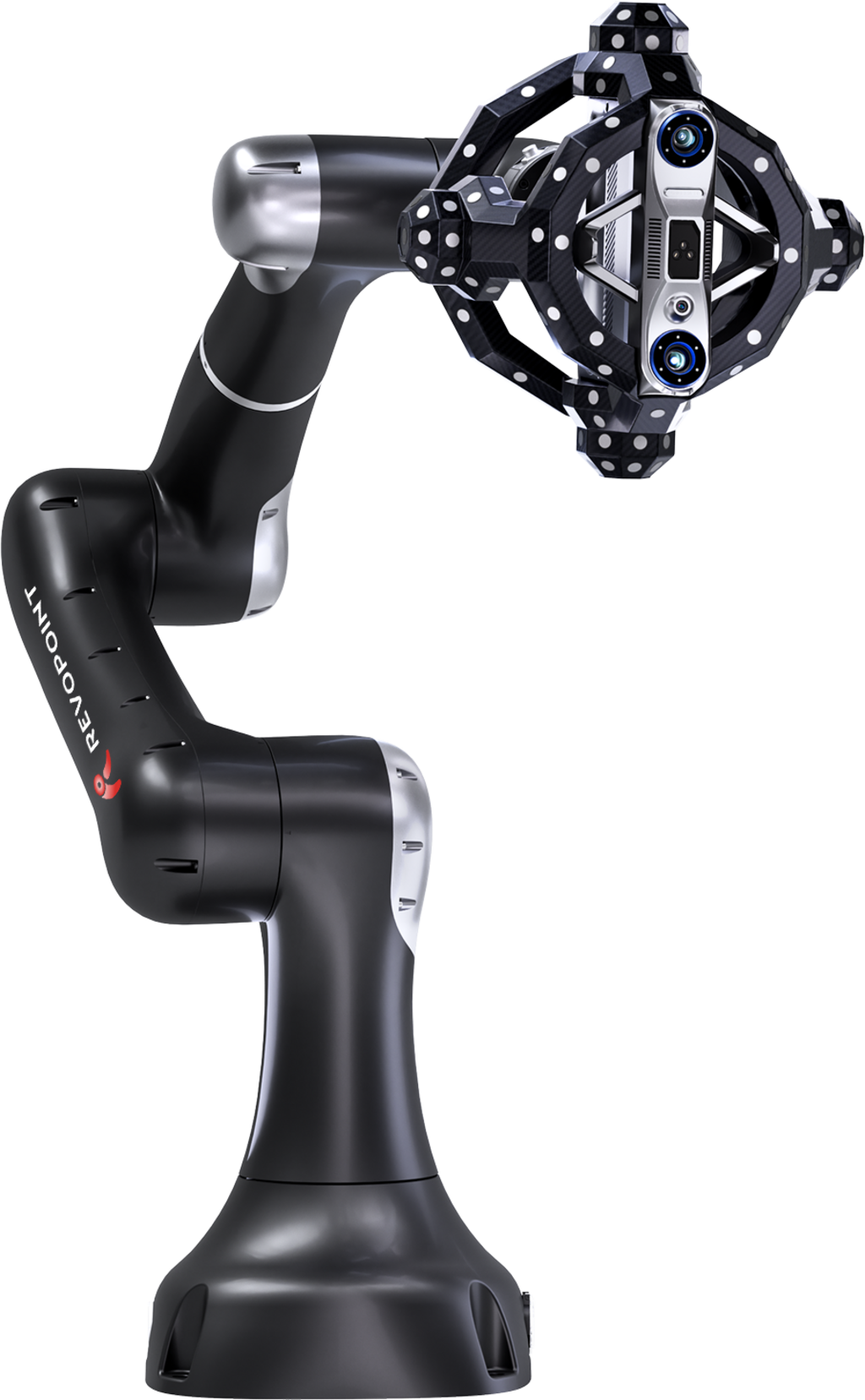

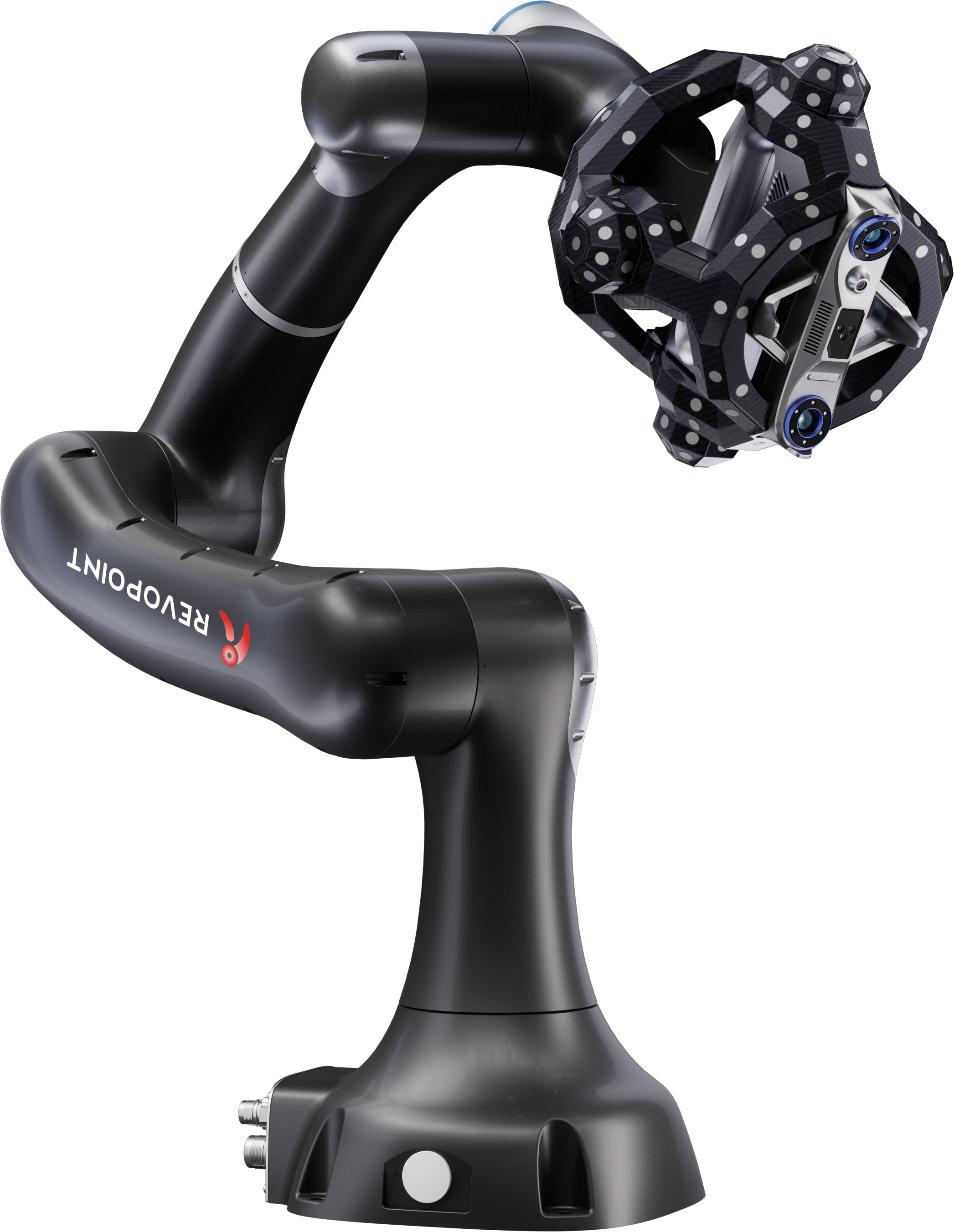

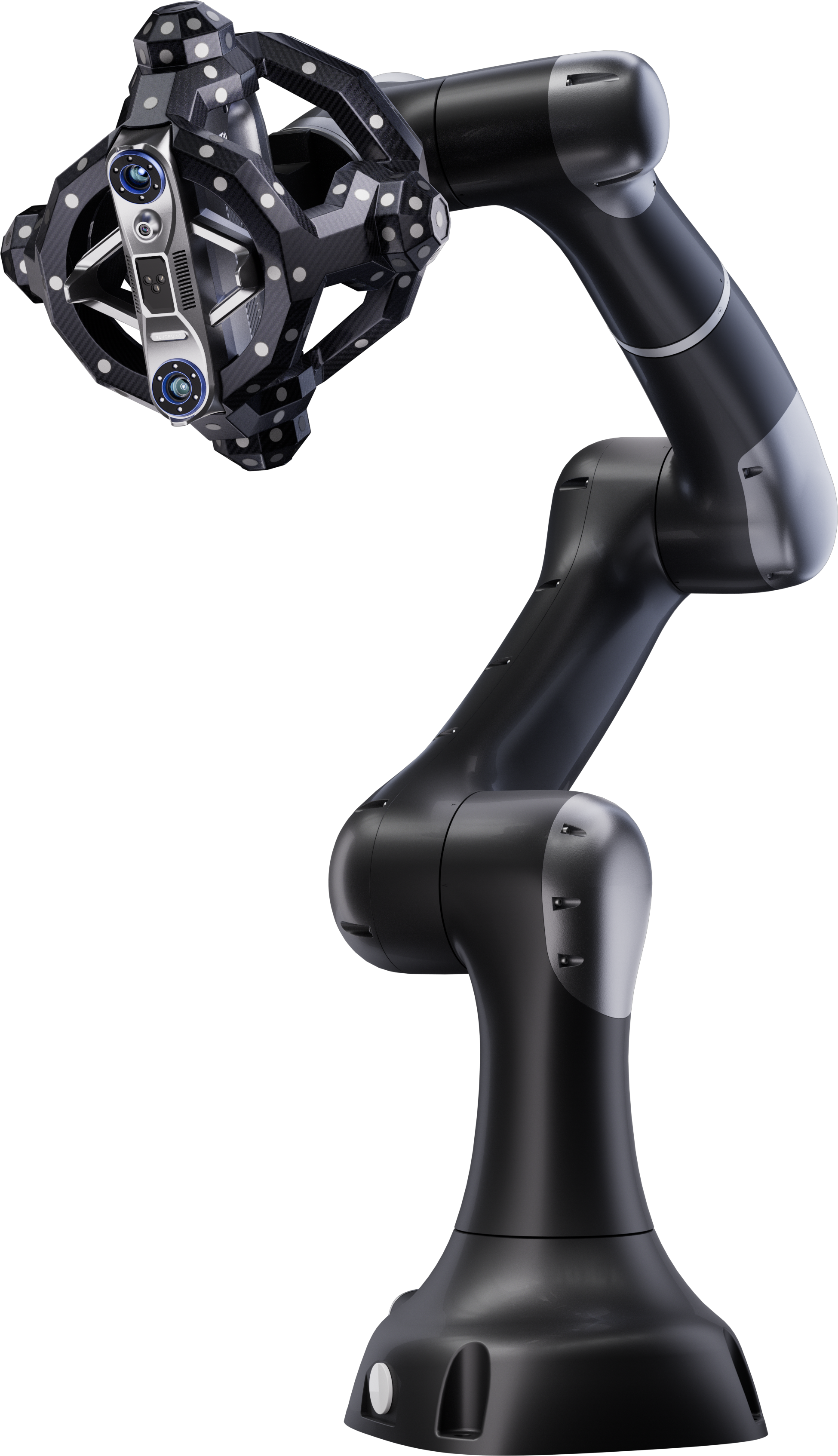

Revopoint Metrohub 09T Robot 3D Scanning System on täysin integroitu ratkaisu automatisoituihin 3D-skannaus- ja mittaustehtäviin laboratorioissa, testausympäristöissä ja tuotantolinjoilla. Järjestelmä yhdistää kollaboratiivisen kuusiakselisen Vbot 9 -robottivarren, erittäin tarkan Metrohub-seurantajärjestelmän ja Trackit Optical Tracking 3D Scanner -skannerin täysin automatisoiduksi työnkuluksi aina komponentin skannauksesta analysointiin asti. Herkän voima-anturitekniikan, intuitiivisen Drag-to-Teach-ohjauksen ja saumattoman Revo-ohjelmistointegraation ansiosta järjestelmä tarjoaa aivan uusia mahdollisuuksia Reverse Engineering -sovelluksiin, laadunvalvontaan ja sarjatarkastuksiin!

Automatisoidut robottiskannaukset

Kollaboratiivinen Metrohub mahdollistaa kokonaisten komponenttisarjojen täysin automatisoidun 3D-skannauksen ja mittauksen. Integroitujen voima-antureiden ansiosta järjestelmä tunnistaa pienimmätkin kosketukset ja pysähtyy välittömästi mahdollisen törmäyksen yhteydessä. Näin voit työskennellä turvallisesti ja tehokkaasti robottivarren rinnalla ilman erillisiä turva-alueita tai suojaverkkoja.

Monimutkaisten skannausten vaivaton automatisointi

Joustava kuusiakselinen Vbot 9 -robottivarsi yhdessä Trackit Optical Tracking 3D Scanner -skannerin kanssa skannaa täysin automaattisesti jopa 0,5 m:n halkaisijaltaan olevia monimutkaisia geometrioita. Tarkan liikkeenohjauksen ja optisen seurannan yhdistelmä takaa luotettavat pistepilvet jokaisessa skannausasennossa.

• Volumetrinen tarkkuus: 0,025 mm + 0,04 mm x L (m),
• Liikkumisvapaus: 6 akselia, ±360°:n liikealue.

Nopea reaaliaikainen tarkastus

30 sinisen ristikkäislaserviivan ja jopa 1,5 miljoonan mittauksen sekuntinopeuden ansiosta Metrohub-järjestelmä voidaan integroida saumattomasti olemassa oleviin tuotantolinjoihin. Markeriton seuranta mahdollistaa tehokkaan automatisoidun tarkastuksen ilman, että komponentteihin tarvitsee kiinnittää referenssipisteitä. Tuloksena on huomattavasti tehokkaampi tarkastus- ja tuotantoprosessi.

6-akselinen voima-anturitekniikka takaa erinomaisen tarkkuuden

Vbot 9:ssä on integroitu 6-akselinen voima-anturitekniikka, joka antaa robotille erittäin herkän voimantunnistuksen reaaliajassa. Sen ansiosta järjestelmä voi reagoida dynaamisesti ulkoisiin vaikutuksiin, hallita voimaa tarkasti ja suorittaa erittäin tarkkoja ja monimutkaisia käsittelytehtäviä.

Intuitiivinen Drag-to-Teach-ohjelmointi

Drag-to-Teach-toiminto tekee robotin ohjelmoinnista erittäin helppoa: monimutkaisten koodirivien sijaan liikutat robottivartta käsin halutun liikeradan mukaisesti – järjestelmä tallentaa asennot ja toistaa ne tarkasti. Näin myös aloittelijat voivat määrittää monimutkaisia skannausprosesseja muutamassa minuutissa.

Plug-and-Play 3D -automaatio

Järjestelmä tarjoaa kolme intuitiivista tapaa skannausratojen luomiseen:

• Drag-to-Teach: Manuaalinen opetus robottia liikuttamalla,
• CAD-to-Path: Automaattinen radan luonti olemassa olevista CAD-tiedoista,
• Vision-to-Path: Kamera-avusteinen radan luonti tunnistetun komponentin perusteella.

Näin ohjelmointiin tarvittava työmäärä vähenee huomattavasti, ja myös monimutkaiset skannausrutiinit voidaan luoda nopeasti, joustavasti ja tarkasti.

Täydellinen integrointi Revo-ohjelmistoon

Robot 3D Scanning System on integroitu saumattomasti Revo-ohjelmistokokonaisuuteen:

• Revo Measure: Automaattinen CAD-tuonti, mesh- ja pistepilvitietojen vertailu CAD-tietoihin sekä GD&T-mittaukset yhdellä napsautuksella;
• Revo Design: Saumaton Scan-to-CAD-työnkulku nopeaan ja tarkkaan Reverse Engineering -prosessiin.

Järjestelmä kattaa näin koko prosessin 3D-skannauksesta analysointiin ja suunnitteluun yhtenäisessä ohjelmistoympäristössä.

Kalibrointi vain 25 minuutissa

Pitkällisten ja virhealttiiden kalibrointiprosessien sijaan järjestelmä käyttää automaattista Multi-Pose-kalibrointijärjestelmää Trackitin ja Vbotin välillä. Koko kalibrointi valmistuu vain 25 minuutissa – ilman inhimillisiä virhelähteitä ja luotettavin, toistettavin tuloksin.

Turvallisuus osana suunnittelua

1 N:n voimaherkkyyden ansiosta Vbot 9 tunnistaa pienimmätkin kosketukset ja pysähtyy välittömästi. Näin voit työskennellä suoraan robotin vieressä ilman turva-aitoja tai erillisiä turva-alueita.

Avoin ohjelmistorajapinta kolmannen osapuolen sovelluksille

TCP/IP-ohjelmisto-ohjausprotokollan ansiosta järjestelmä voidaan integroida helposti olemassa oleviin ohjausohjelmistoihin ja automaatioympäristöihin. Se soveltuu erinomaisesti tuotantoautomaatioon, tarkastuksiin, Batch 3D Scanning -sovelluksiin sekä yksilöllisiin käyttökohteisiin tutkimuksessa ja tuotannossa.

Detachable & joustava

3D-skanneri on irrotettava, joten sitä voidaan käyttää myös itsenäisesti manuaalisiin sovelluksiin. Järjestelmä tarjoaa siis automatisoidun ratkaisun lisäksi kannettavan käsiskannerin joustavuuden erityisiä käyttökohteita varten!

Toimitussisältö:

• 1 x Trackit Tracking 3D Scanner
• 1 x Vbot 9 -robotti
• 1 x hätäpysäytyspainike
• 1 x Ethernet-kaapeli
• 1 x virtalähde Vbot 9 -robotille
• 1 x sähköinen metallinen pyörityspöytä
• 1 x skanneriadapteri
• 8 x T-muotoinen kohdemerkki
• 1 x mittapala (Gauge Block)
• Kuusiokoloavainsarja ja talttapäinen ruuvimeisseli
• 40 x ruuvi
• 20 x kaapelikiinnike
• 1 x imukupillinen kaapelipidike
• 1 x pin-työkalu
• TrackBot-ohjelmisto

Tekniset tiedot:

► Trackit Optical Tracking 3D Scanner

Scanner:

Trackit:

► Vbot 9 Robot
