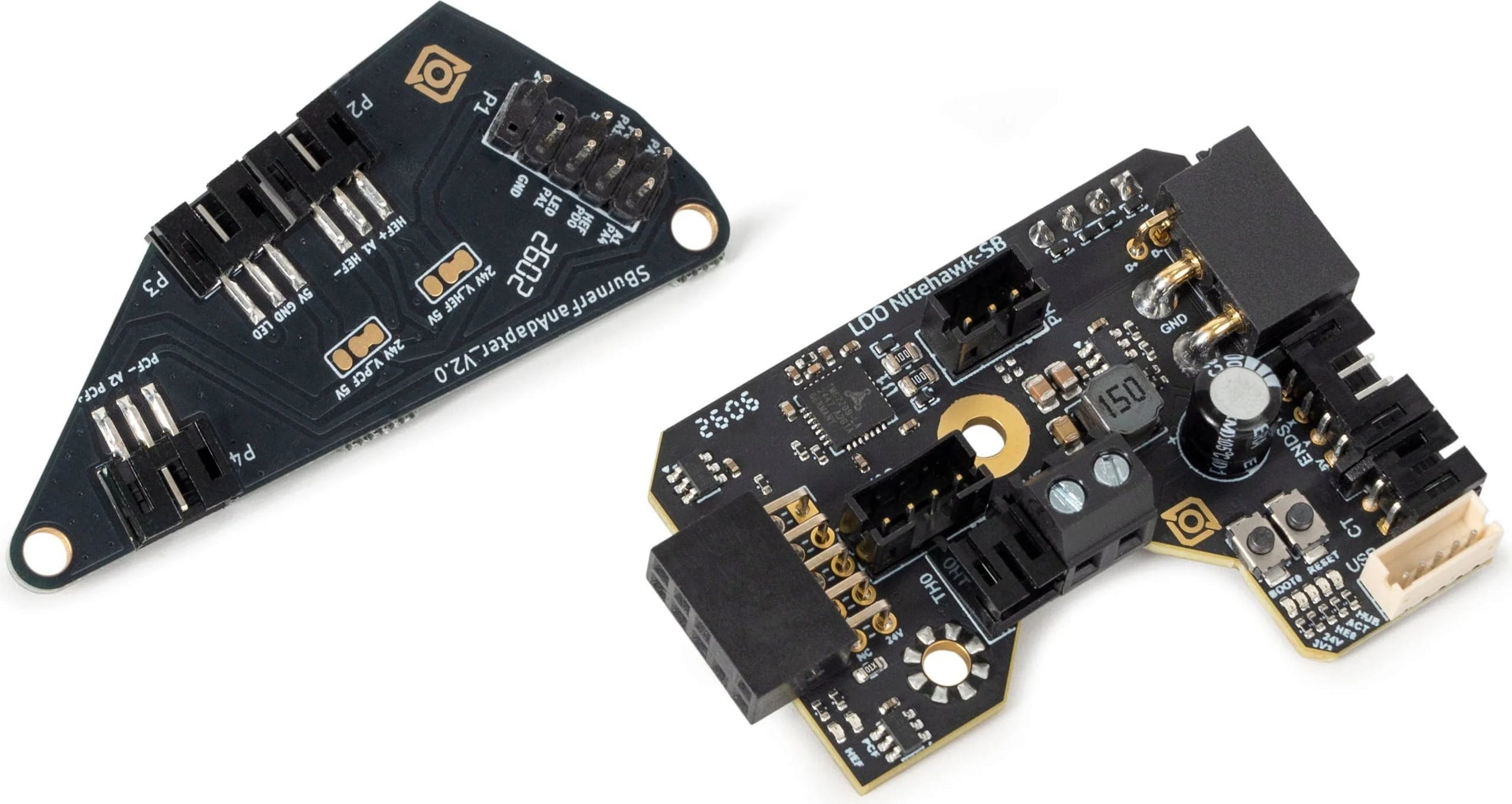

LDO Motors NiteHawk SB Toolboard Kit

Name: LDO Motors NiteHawk SB Toolboard Kit, 1 Kpl
Brand: LDO Motors
SKU: LDO-6975415151385
Price: 47.49 EUR
Availability: InStock
Rating: 3.5 (2 reviews)

Toolhead-PCB-piirikortti Voron Stealthburnerille

2 tuotearvostelua

47,49 €

(sis. 25,5% alv. - plus toimituskulut )

Ominaisuudet ja edut

Toolboard Voron Stealthburner Toolheadille
STM32G0B1 MCU luotettavaan ohjaukseen
Integroitu TMC2209-stepperiohjain
USB-kommunikaatio

Tämän tuotteen kanssa ostetaan usein myös: LDO Motors Tuulettimen materiaali, Trident RevC

LDO Motors NiteHawk SB Toolboard Kit - 1 Kpl

Tuoteinformaatio ja tekniset tiedot:

Tuotenro.: LDO-6975415151385
Sisältö: 1 Kpl
EAN: 6975415151385
Valmistajan nro: 6975415151385
Merkki (valmistaja): LDO Motors
Tuotetyypit: Emolevyt ja piirilevyt

Kuvaus

Das LDO NiteHawk SB Toolboard Kit V2 on pitkälle integroitu toolhead-piirikortti Voron Stealthburnerille, joka yhdistää lähes kaikki tärkeät komponentit suoraan tulostuspäähän. Maksimaalista tehokkuutta ja siistiä kokoonpanoa varten suunniteltu ratkaisu korvaa monimutkaiset kaapeloinnit selkeällä ja minimalistisella toteutuksella.

Piirikortin ytimessä toimii tehokas STM32G0B1 MCU yhdessä TMC2209-stepperiohjaimen, ADXL345-kiihtyvyysanturin Input Shapingia varten sekä integroidun USB-hubin kanssa. Vaikka rakenne vastaa ensimmäistä versiota, koko elektroniikka on suunniteltu ja optimoitu täysin uudelleen.

Yksi merkittävimmistä eduista: CAN-väylän sijaan NiteHawk käyttää USB-kommunikaatiota Raspberry Pi:n kanssa. Tämä tekee käyttöönotosta ja konfiguroinnista huomattavasti helpompaa – erityisesti Klipperiä jo käyttäville.

Huom: Järjestelmä tarvitsee enää vain 24 V:n virtalähteen ja USB-yhteyden host-laitteeseen. Monimutkaisia breakout-kaapeleita ei enää tarvita, joten kokoonpanosta tulee siistimpi, luotettavampi ja helpompi huoltaa. Mukana toimitettu yhdistelmäkaapeli virralle ja datalle on suunniteltu käytettäväksi drag chainissa, mutta sitä voidaan käyttää joustavasti myös umbilical-ratkaisuna.

Älykkäät ominaisuudet suoraan toolheadissa:

Tärkeiden komponenttien integrointi suoraan piirilevylle tarjoaa enemmän hallintaa ja vähemmän vaivaa:

Integroitu kiihtyvyysanturi jatkuvasti käytettävissä olevaan Input Shapingiin,
Tachoa tukevat tuuletinliitännät parempaa diagnostiikkaa ja turvallisuutta varten,
integroitu USB-portti lisälaitteille suoraan toolheadissa.
