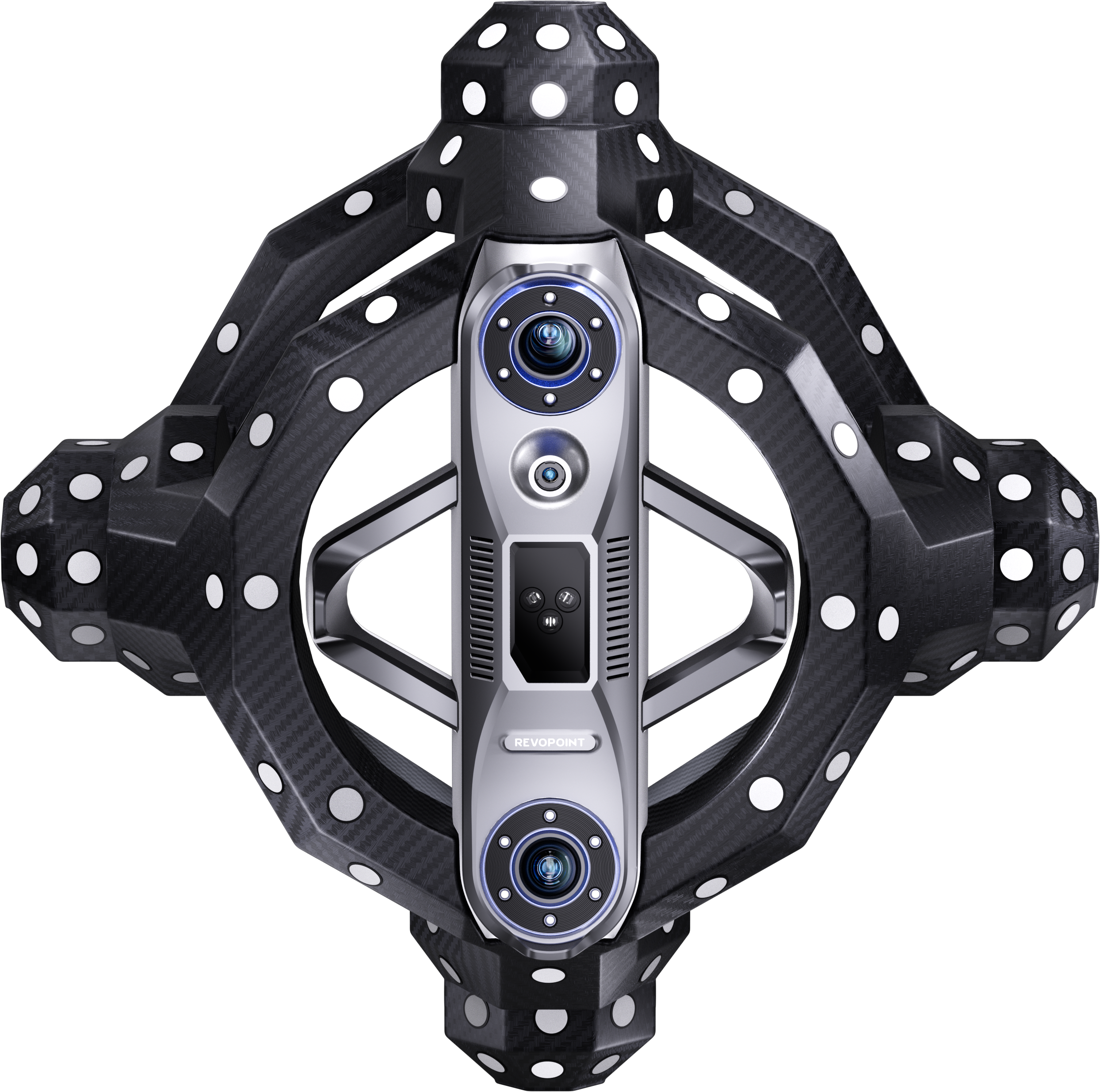

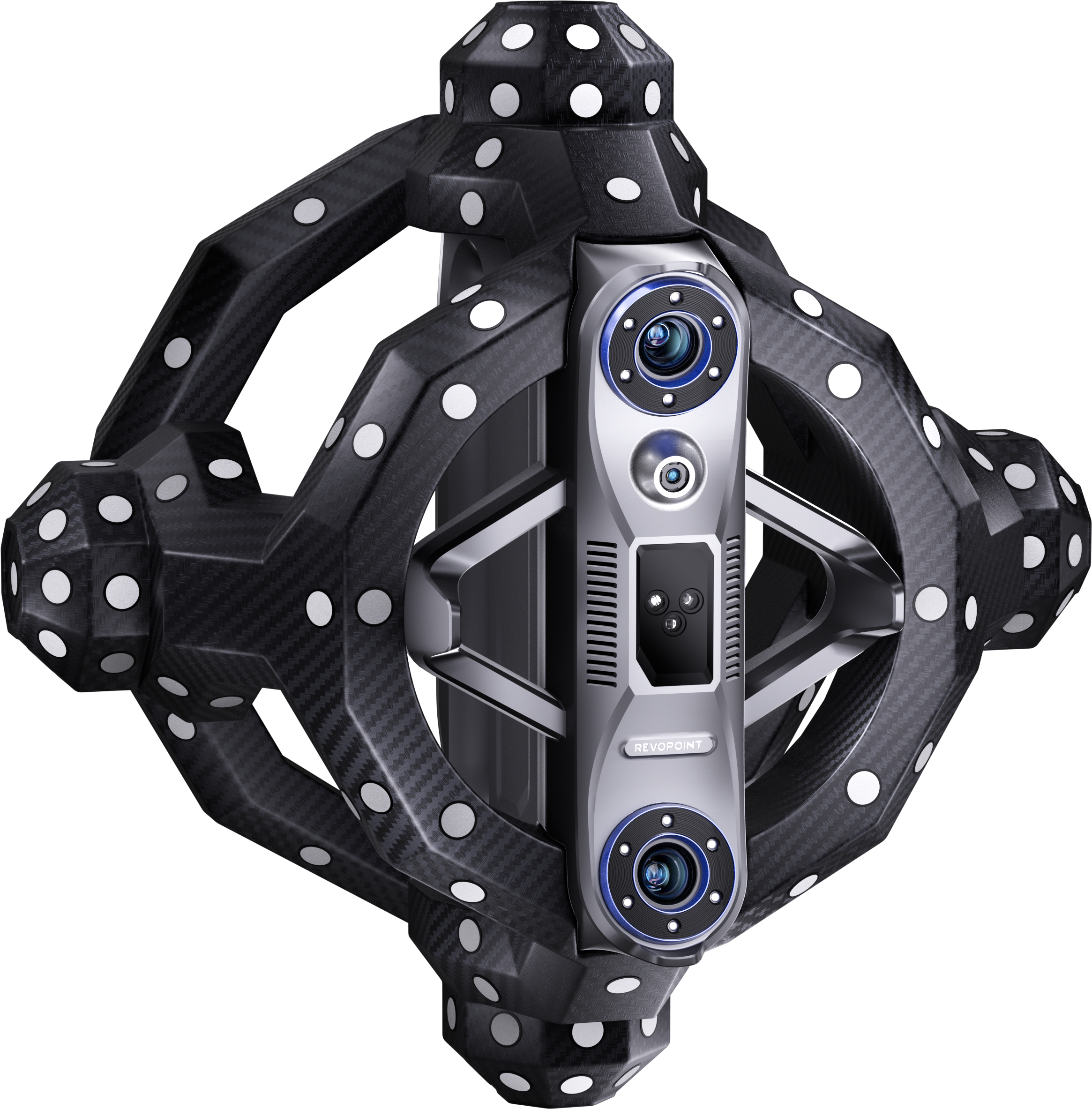

Revopoint Trackit

Revopoint3D Trackit tuo tarkkuuden lisäksi myös ajattelukykyä – automaattisesta kalibroinnista saumattomaan integraatioon robottiasennelmien kanssa. Olipa kyseessä käsikäyttö tai optinen seuranta: Trackit varmistaa vakaat, toistettavat tulokset – tehokkaasti, joustavasti ja teollisuuskäyttöön soveltuvasti!

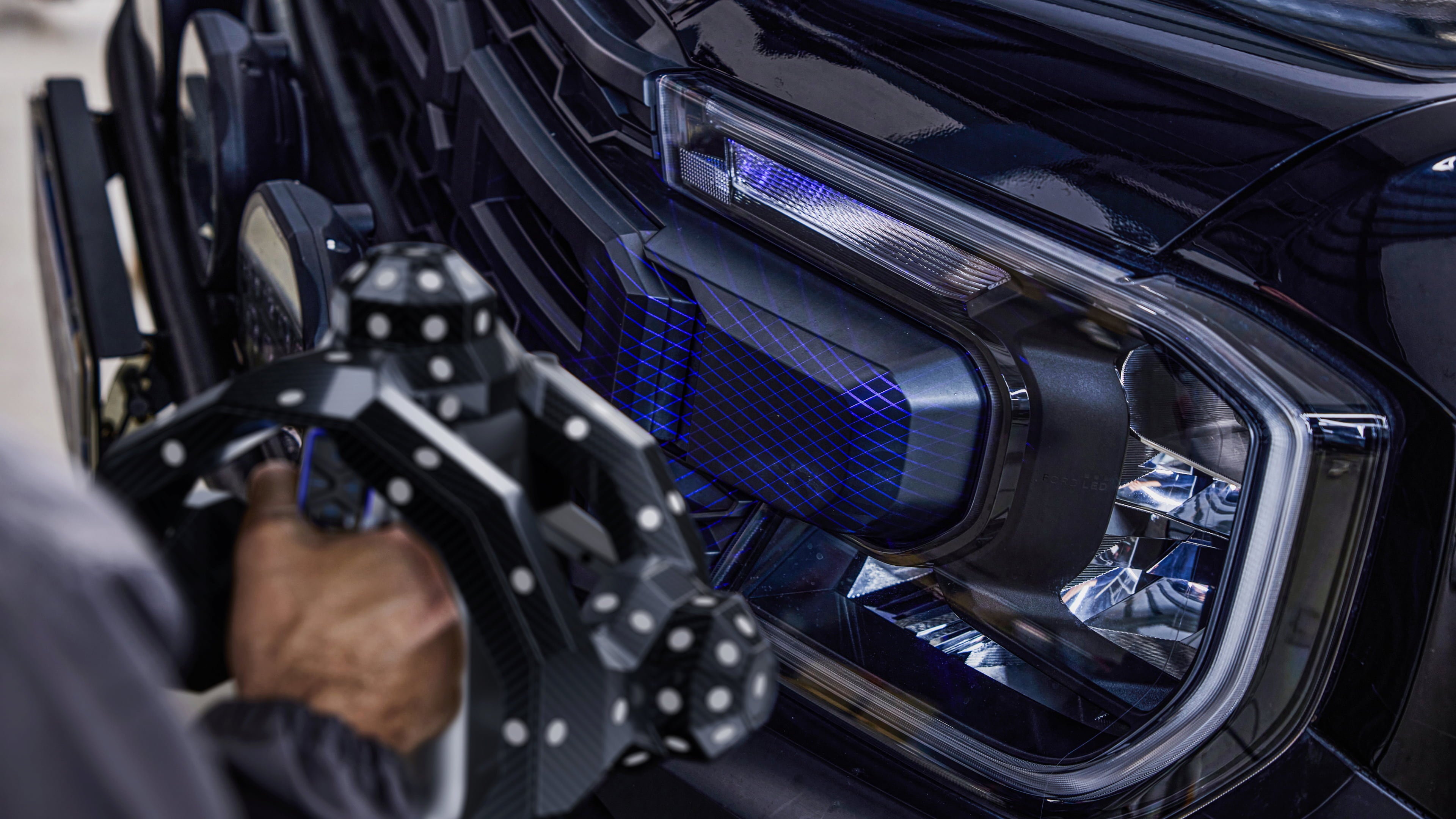

Korkein skannauslaatu kaksinkertaisen laserluentaan ansiosta

Kahden sinisen lasertilan ansiosta Trackit mukautuu mihin tahansa pintaan ja geometriin:

► 30 ristiviivatila: Nopeisiin, kattaviin skannauksiin – myös tummilla tai heijastavilla materiaaleilla.

► Yksilinjatila: Tallentaa syvällä olevat yksityiskohdat, kuten poraukset, hammasrattaat, raot ja syvennykset luotettavasti.

Joustava skannaus perusasemalla tai ilman

Trackit tarjoaa kaksi joustavaa toimintatapaa:

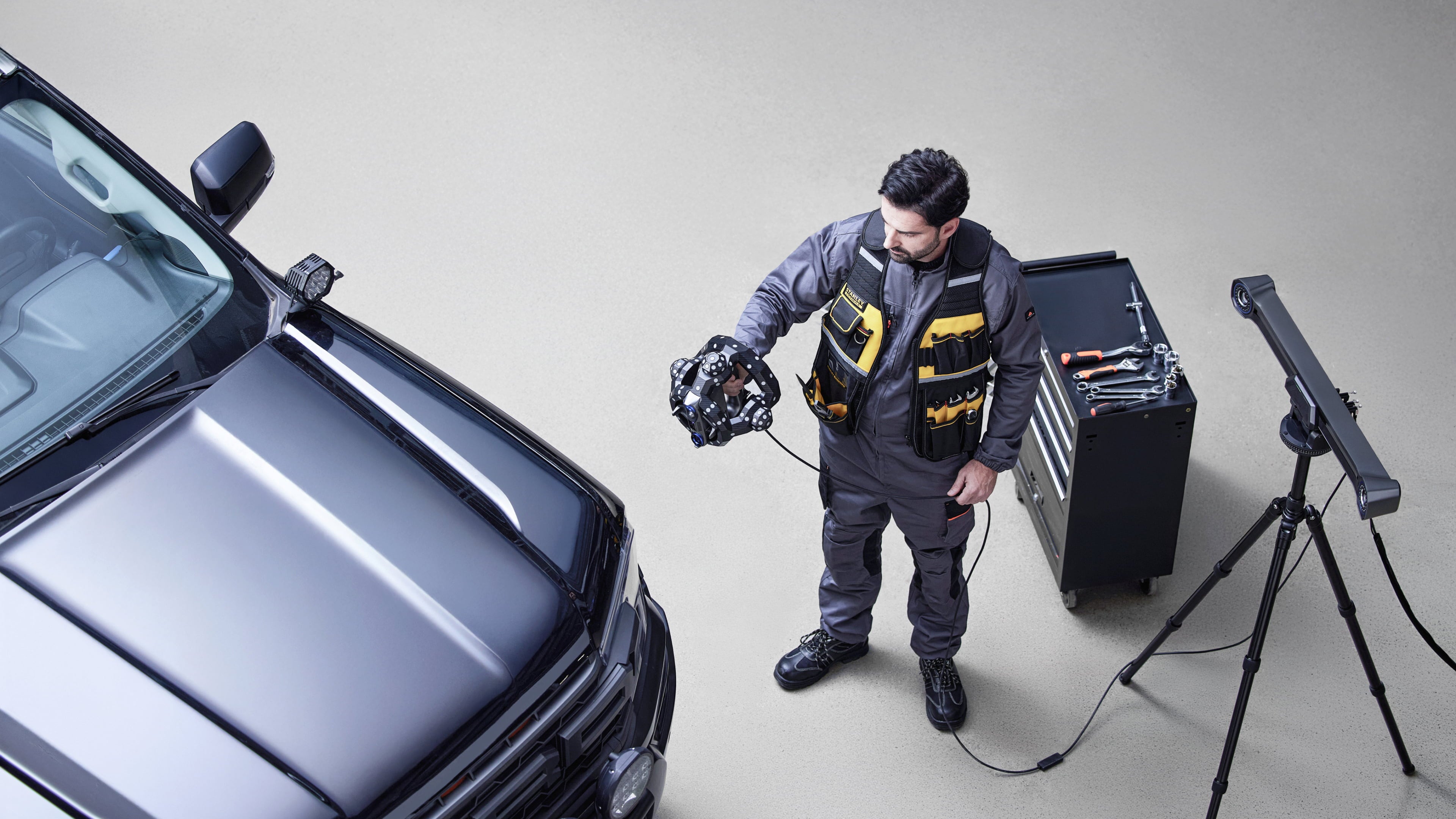

► Optinen seuranta kaksikameraisella seuranta-asemalla – ihanteellinen suurille kohteille.

► Itsenäinen käsikäyttö – vaikeapääsyisille tai sisäisille alueille, joissa perusaseman ei ole mahdollista nähdä.

Merkittömän datan kerääminen & modulaarinen rakenne suurille kohteille

Tarkan reaaliaikaisen paikannuksen ansiosta kohteita ei tarvitse käyttää.
Trackit toimii täysin merkittä ilman ja mahdollistaa saumattomat 3D-skannaukset 10 mm:stä 6 metriin.

Niin sanotun Leapfrogging-menetelmän avulla perusasemaa voidaan siirtää vaiheittain kohteen ympäri – Ankkuriblokkijärjestelmä takaa tarkan kuvakehyslinkityksen ja täydellisen pintaluvun.

• Maksimi seuranta-alue: 3260 x 2845 mm (4 m etäisyydellä)
• Mittaustiheys: jopa 1,5 miljoonaa pistettä/sekunti
• Käyttöetäisyys: 1,5 – 4 m
• Kaapelipituus: 6 m

Automaattinen gimbaalin kalibrointi

Trackit käyttää älykästä kaksirotanssista gimbaalijärjestelmää täysin automaattiseen kalibrointiin. Tämä säästää aikaa, vähentää käyttäjävirheitä ja takaa jatkuvasti tarkan mittaustulokset – myös useissa otoksissa eri näkökulmista.

Laajennettu toiminnallisuus tekstuurin taltioinnin ansiosta

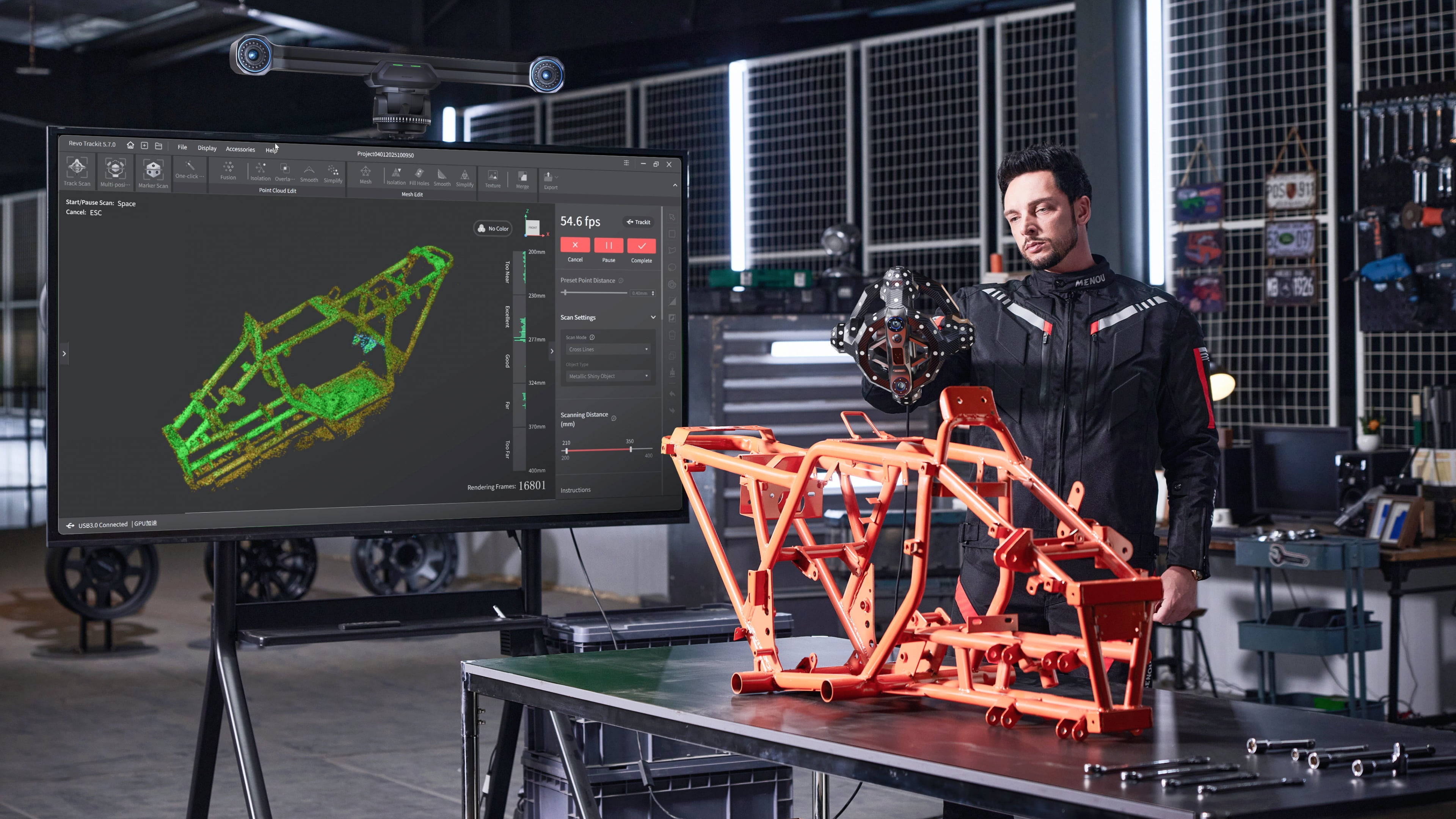

Integroitu korkean resoluution RGB-kamera tallentaa realistiset tekstuurit, mikä on ihanteellista visualisointiin tai jatkoanalyyseihin Revo Measure -ohjelmistolla (esim. mittatietoraportteihin).

Automatisointi robottiliittymän kautta

Kun Trackit yhdistetään yhteistyökykyisen robotin (6-akselinen) kanssa, siitä voi kehittää täysin automaattisen skannausjärjestelmän:

• Kohteen halkaisija: enintään 0,5 m
• Volumetrinen tarkkuus: jopa 0,05 mm
• Käyttö: pistepilvien automatisoitu taltiointi monimutkaisille geometrioille.

Integroitu lämpötilan seuranta

Monta erittäin herkkää sensoria valvoo jatkuvasti skannerin ja seurantalaitteen lämpötilaa – estäen siten lämpöperäistä ajautumaa ja varmistaen tasalaatuisen korkean tarkkuuden.

Muita ominaisuuksia:

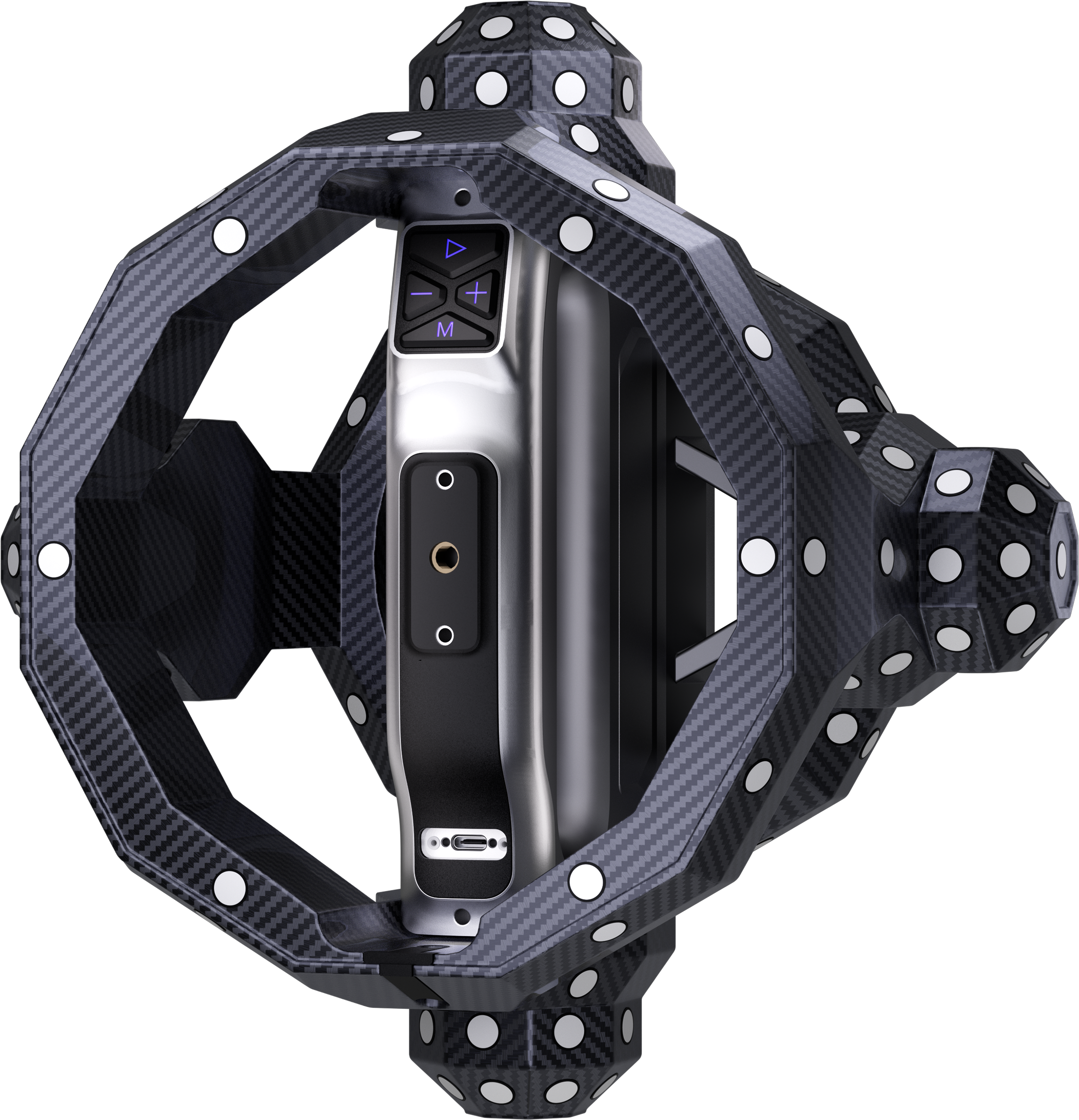

• luja kotelorakenne hiilikuituvahvistetulla rungolla,
• maksuton Revo Trackit -ohjelmisto reaaliaikaisella pistepilvitarkkailulla ja laajennetuilla skannausparametreilla optimaalista hallintaa varten.

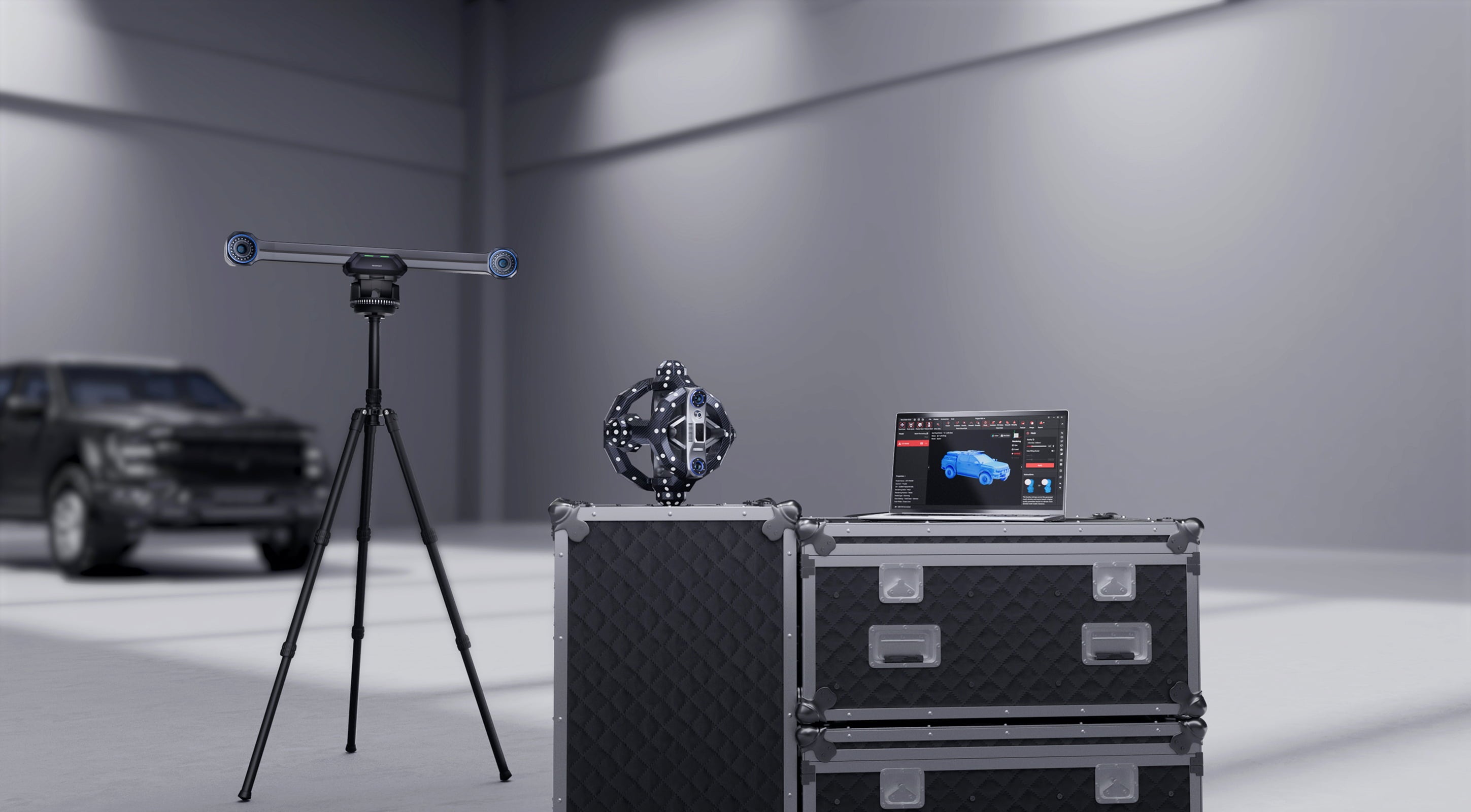

Toimitussisältö:

• 1 x Skanneri
• 1 x Seuranta
• 1 x Skannerin automaattinen kalibrointiyksikkö (kaksirotanssinen gimbaali)
• 1 x Seuranta automaattinen kalibrointiyksikkö (kaksirotanssinen gimbaali)
• 1 x Seurantateline
• 1 x Kalibrointitaulu
• 1 x Kalibrointisauva
• 1 x Kalibrointitaulun jalusta
• 1 x Skannerin jalusta
• 1 x Verkkosovitin
• 1 x PC-kaapeli (sininen)
• 1 x Skannerikaapeli (musta)
• 1 x Skannerin gimbaalikaapeli (kulta)
• 1 x Seurantalaitteen gimbaalikaapeli (kulta)
• Kaapelinsidontalaitteet
• 20 x Magneettimerkkiä
• 8 x magneettista ankkuriblokkia
• 1 x Sijaintityynyt
• 1 x Skannerin sovitin
• 1 x USB-muistitikku
• 1 x Seurantalaitteen kuljetuskotelo pyörillä
• 1 x Skannerin kuljetuskotelo pyörillä

Tekniset tiedot:

► Skanneri:

► Trackit:
