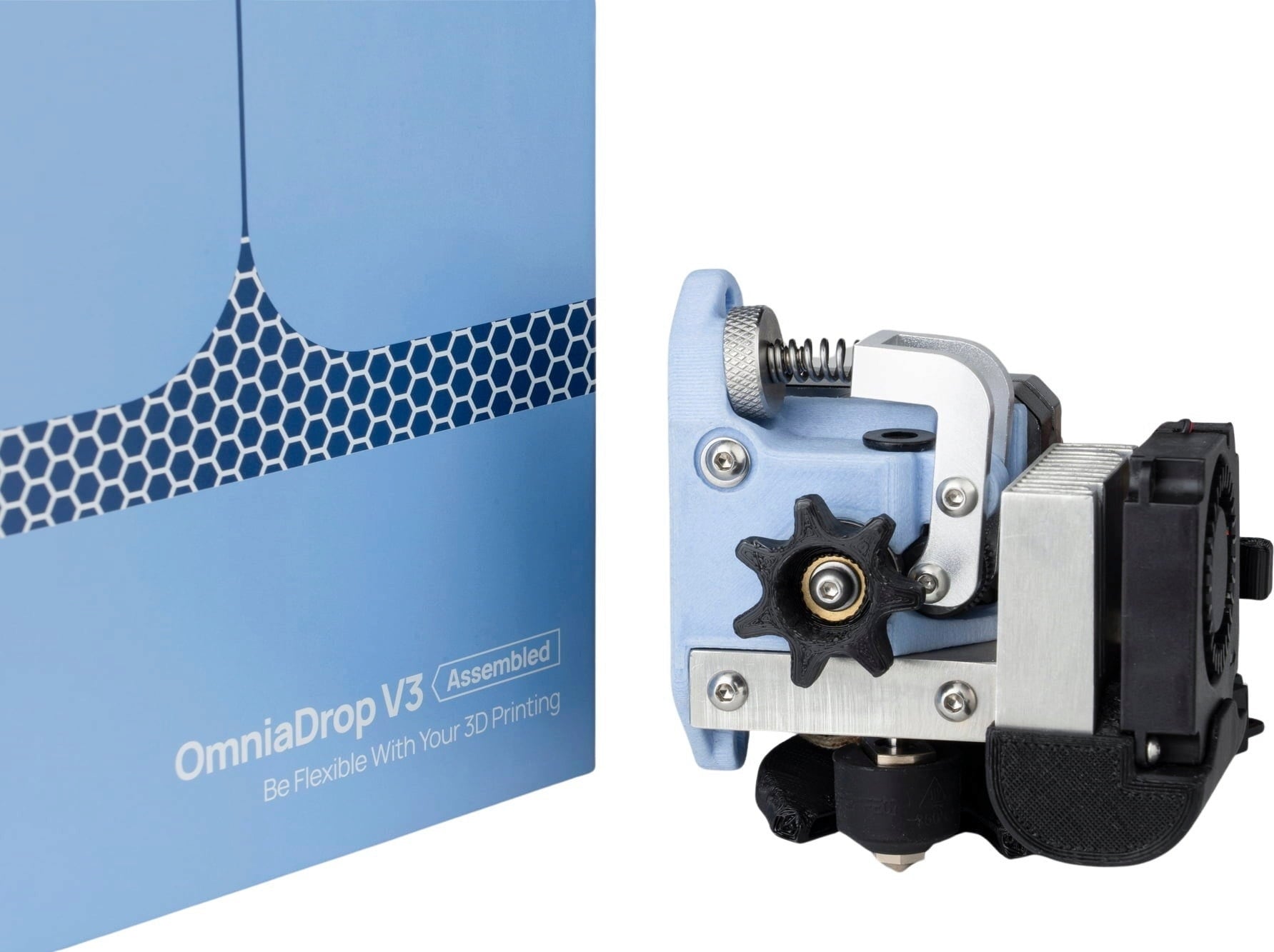

DropEffect OmniaDrop V3, Laitteistosarja

DropEffectin OmniaDrop V3 on poikkeuksellinen all-in-one-extruder, joka on suunniteltu sekä joustavien että kuitupohjaisten materiaalien tulostamiseen. Ekstruuderin päärunko on valmistettu PA-GF-komposiittikuiduista, jotka tarjoavat suuren lujuuden ja alhaisen painon.

Pieni planeettavaihde, mutta voimakas ekstruusiovoima

OmniaDrop V3:ssa on tilaa säästävä planeettavaihteisto, jonka ekstruusiovoima on 100 N, joten ekstruuderin avulla voit tulostaa vaativimmillakin materiaaleilla! Vaihteiden välityssuhde 5:1 tarkoittaa, että halkaisijaltaan 1,75 mm:n tai 3 mm:n filamentin käyttämiseen tarvitaan pieni vääntömomentti.

Koska tarvitaan pieni vääntömomentti, OmniaDrop V3 on varustettu kevyellä ja kompaktilla Nema17 pancake-askelmoottorilla, jonka peruspaino on 250 g, mikä pitää myös koko ekstruuderin painon huomattavasti alhaisempana.

Painon ansiosta koko ekstruuderin paino on huomattavasti alhaisempi.

Kaksoiskäyttöjärjestelmä karkaistusta teräksestä

Liukumattoman ja turvallisen otteen saamiseksi filamentista OmniaDrop V3 käyttää kahta karkaistusta teräksestä valmistettua käyttövaihteistoa, joiden HRC-kovuus on 60+ ja joissa on tiiviit ja terävät hampaat. RNC-pinnoite, jolla saavutetaan jopa HV3300+ pintakovuus, takaa hammaspyörien pitkän käyttöiän.

Mikäli pääkäyttövaihde saa käyttövoimansa planeettavaihteesta, joutokäyttövaihde saa käyttövoimansa pääkäyttövaihteesta kahdella kuulalaakerilla.

Erityisesti suunniteltu jäähdytysjärjestelmä vääntymistä vastaan

OmniaDrop V3:ssa on erityinen jäähdytysjärjestelmä, joka minimoi vääntymisen riskin. Jäähdytyslohko on suunniteltu siten, että jäähdytetty ilma virtaa pystysuoraan ylöspäin, joten jäähdytyslohkosta tuleva veto ei vaikuta tulostettuun malliin

Osajäähdyttimen geometriaa on myös parannettu huomattavasti, jotta se pystyy nopeasti johtamaan pois pursotetun filamentin lämpöä ja siten saavuttamaan suuremman jäähdytystehon suuremmalla alueella.

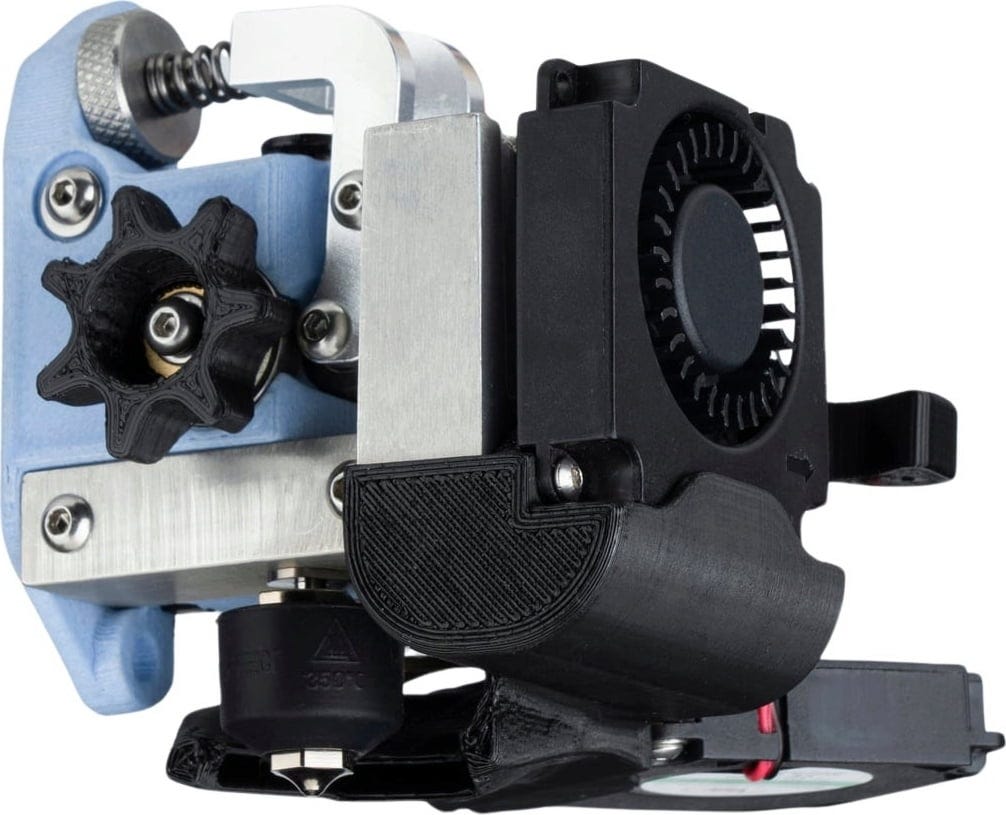

Komponentin jäähdytyspuhallin

Extruuderiin on lisätty komponenttien jäähdytystuuletin. Tarvitset sitä tulostettaessa joitakin polymeerejä, kuten PLA:ta ja TPU:ta, mutta jäähdytystuuletin on hyödyllinen myös siltoja ja muita tarkkoja yksityiskohtia tulostettaessa, sillä se estää käpristymistä ylivuotokohdissa

Rengaslämmitin hotendinä

Extruuderissa on lämmitysmoduuli nopeaa lämpötilan mittausta ja säätöä varten kupari-nikkelipinnoitetulla rengaslämmittimellä (280 °C, 50 sekuntia), jota käytetään myös hotendinä. Sen etuja ovat:

• tasainen tehotiheys suuttimen ympärillä,
• parempi lämpötilan jakautuminen,
• nopeampi lämpötilan mittaus,
• u- tai o-muotoinen komponentin jäähdytyspuhallin voidaan sijoittaa lähemmäksi suutinta,

Lyhyt filamentin matka tarkempaan työskentelyyn joustavilla filamenteilla

Jäähdytyslohkon kylkeen on sijoitettu jäähdytysripoja, joiden tarkoituksena on tehdä filamenttimatkasta mahdollisimman lyhyt. Tämä lyhennetty filamenttimatka varmistaa, että ekstruuderi reagoi nopeammin ja tarkemmin ja että mutkia ei synny. Kahden vetopyörän terävät hampaat tarttuvat filamenttiin erityisen lujasti molemmilta puolilta, jolloin se työntyy paitsi tasaisesti myös tasaisesti kuumennuspäähän.

Lyhyen filamenttiradan ja vahvojen vetopyörien yhdistelmä mahdollistaa kaikenlaisten taipuisien filamenttien tulostamisen!

Tällainen lyhyt filamenttirata ja vahvat vetopyörät mahdollistavat kaikenlaisten taipuisien filamenttien tulostamisen!

Yhteensopivuus E3D-suuttimien kanssa

OmniaDrop V3 on yhteensopiva E3D-suuttimien kanssa. Ekstruuderin mukana toimitetaan alkuperäinen 0,4 mm messinkisuutin.

Symmetrinen laitteistosuunnittelu

Kaikki OmniaDrop V3:n laitteistokomponentit on suunniteltu symmetrisesti, joten ekstruuderi voidaan asentaa peilikuvana.

Extruuderin päärunko on myös 3D-tulostettu, ja se voidaan suunnitella uudelleen käyttäjän yksilöllisten toiveiden mukaan.

Varustelista:

• 1 x H2.5 kuusiokoloavain
• 1 x H2.0 kuusiokoloavain
• 1 x H1.5 kuusiokoloavain
• 1 x aluslevy
• 1 x lämpösilikonirasva (0,5 g)
• 2 x kierteitetyt insertit M3
• 4 x kierteitetyt insertit M2
• 1 x H6.0 avokoloavain
• 1 x tuulettimen jatkojohto 5 cm - JST-XHP
• 1 x Termistorin jatkojohto 5 cm - JST-XHP
• 1 x moottorin jatkojohto 5 cm - JST-XHP
• 1 x Lämmittimen jatkojohto 5 cm
• 1 x tuulettimen jatkojohto 5 cm - DuPont
• 1 x moottorin jatkojohto 5 cm - DuPont
• 1 x Termistorin jatkojohto 5 cm - DuPont
