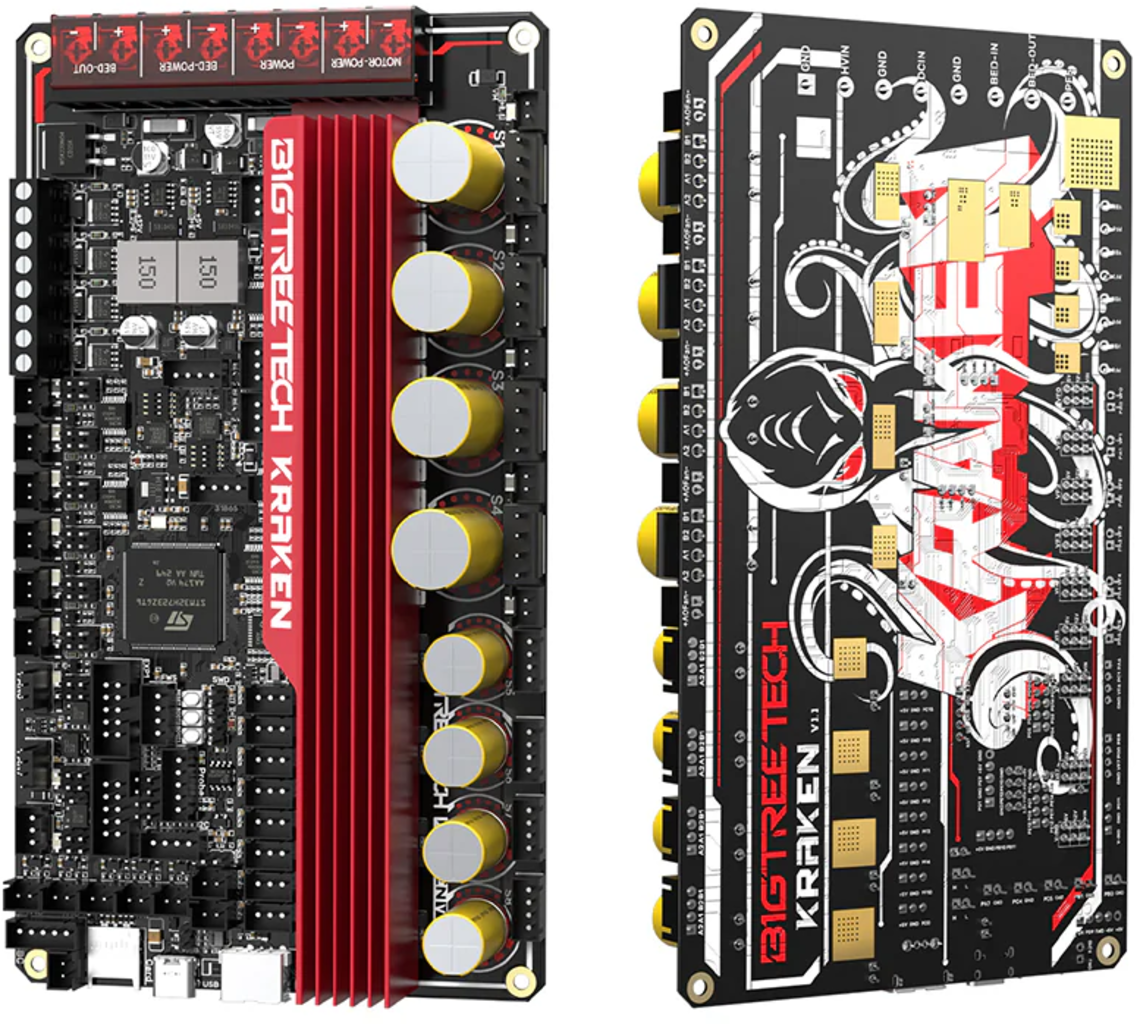

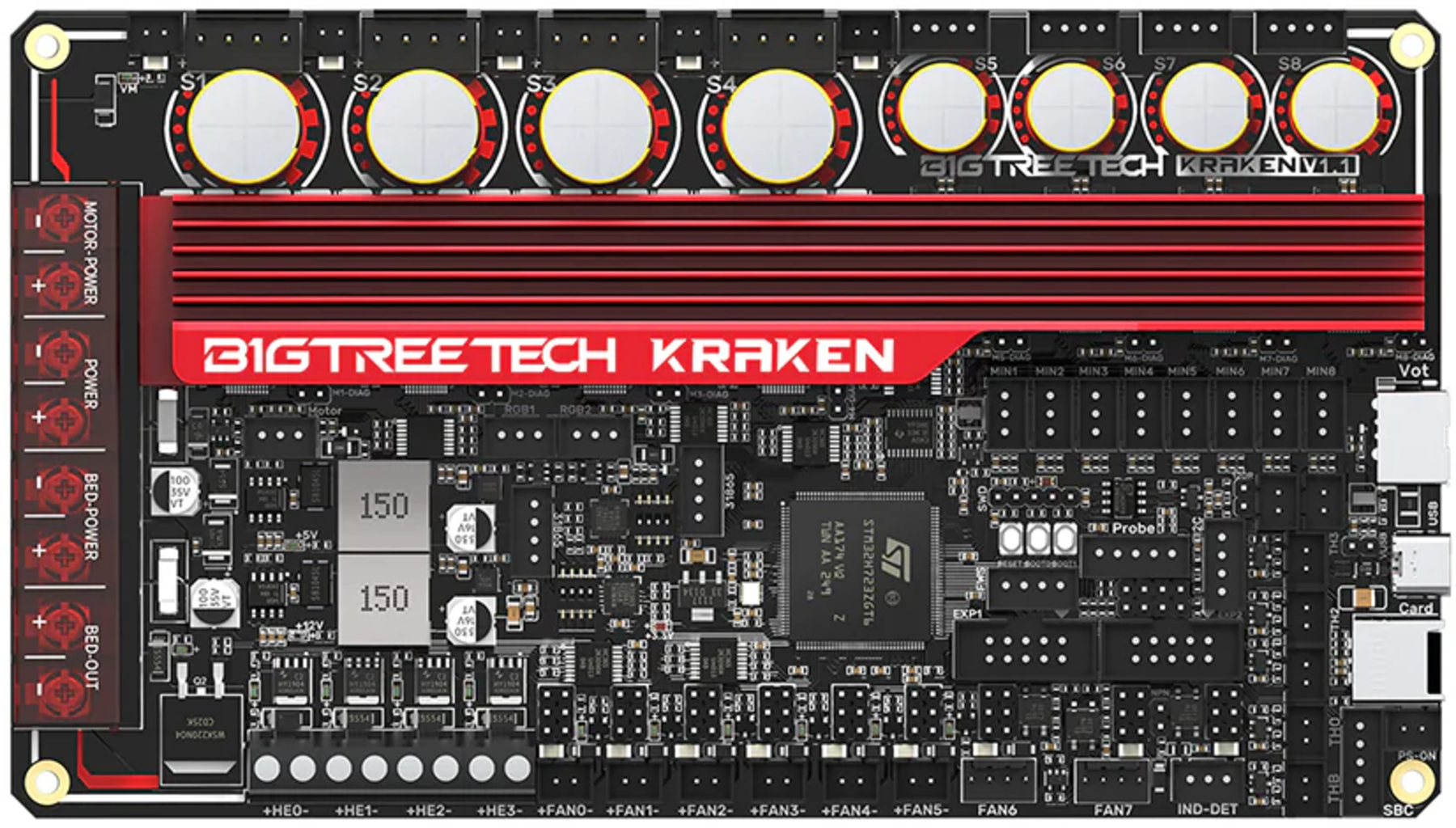

BIGTREETECH Kraken V1.0

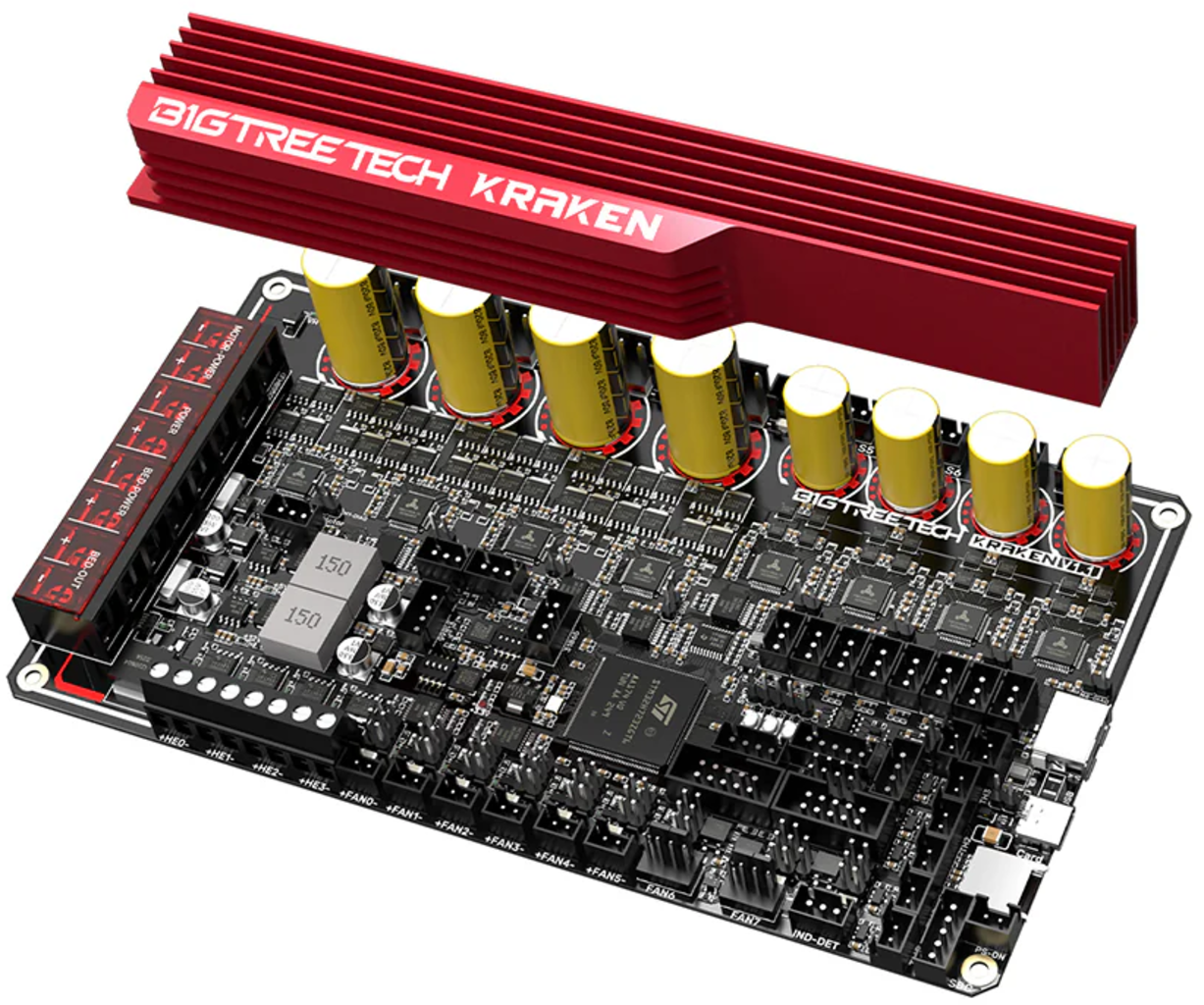

BIGTREETECH Kraken V1.0 on 32-bittinen emolevy, joka on suunniteltu erityisesti suurikapasiteettisille tulostimille. Emolevyllä on integroitu korkeajännite- ja suurivirtainen askelmoottoriohjain, joka helpottaa liittämistä korkeajänniteohjaimiin ja vähentää merkittävästi kotelon monimutkaisuutta. Tilaa säästävässä Kraken-piirilevyssä on ID-muotoilussa jäähdytyselementit, jotka johtavat tehokkaaseen lämmönpoistoon.

STM32H723ZGT6-mikrokontrolleri lisää tehoa

Salamannopean, Marlin-, Klipper- ja RRF-yhteensopivan STM32H723ZGT6-mikrokontrollerin avulla voit lisätä 3D-tulostimesi suorituskykyä merkittävästi.

⇒ 550 MHz:n 32-bittinen päätaajuus, ARM Cortex-M7 -prosessori, jossa on suorituskykyinen ydin.

Laaja yhteensopivuus vaivattomaan ohjaukseen

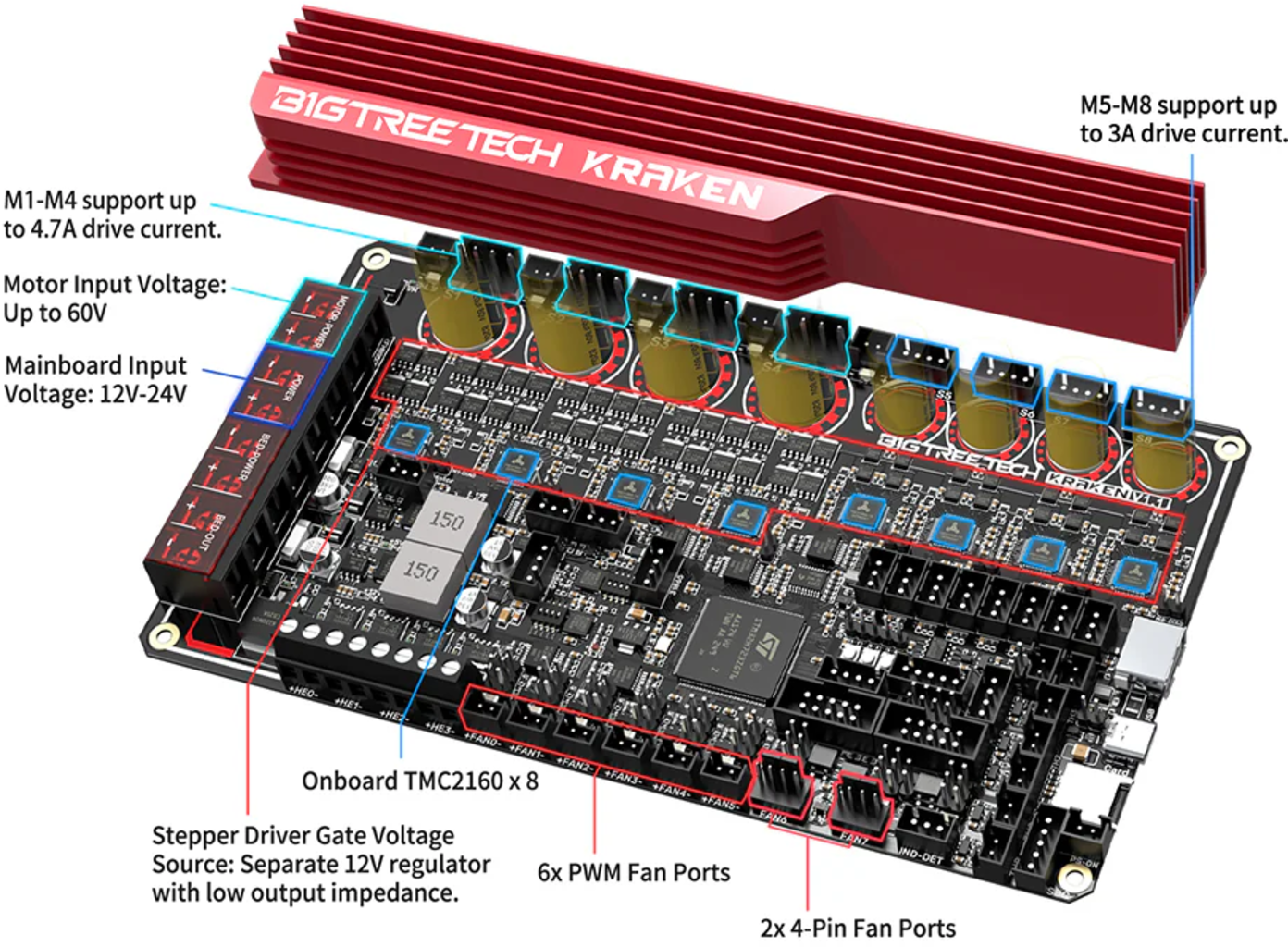

Kraken-emolevyllä on 8 TMC2160-ohjainta. Koska nämä tukevat laajaa jännitealuetta 24V-60V, saumaton yhteensopivuus ei ole vain taattu, vaan myös suurikapasiteettisen 3D-tulostimesi suorituskyky ja tehokkuus paranevat merkittävästi. Samalla lämmöntuotanto vähenee 52 %, mikä tarkoittaa, että yksittäisten komponenttien käyttöikä on pidempi ja ne kestävät suuria kuormituksia.

Kahden tulostuspään samanaikainen käyttö

Tehokas H723-siru, jossa on erikoisliitännät, mahdollistaa kahden tulostuspään samanaikaisen käytön. Näin molemmat tulostuspäät voivat suorittaa tehtävänsä sujuvasti ja maksimoida 3D-tulostimen kokonaistehokkuuden laadusta tinkimättä.

Kahden CAN-liitännän ansiosta molemmat tulostuspäät voidaan kytkeä samanaikaisesti EBB:hen (Extruder Breakout Board), mikä mahdollistaa monipuoliset 3D-tulostuskokoonpanot.

Monipuolinen liitettävyys

Ohjauslevy voidaan liittää ulkoisiin Single Board Computer (SBC) -tietokoneisiin, kuten BTT PI ja Raspberry Pi, joustavuuden lisäämiseksi. Erillinen liitäntä virtalähteelle tarjoaa lisää helppokäyttöisyyttä.

Tukee tarkkaa lämpötilan säätöä

Tarkkaa lämpötilan säätöä varten Kraken-emolevy tukee kahta MAX31865-kanavaa ja kahta kanavaa, joissa on PT100/PT1000-vastukset.

Korkea virtalähtö

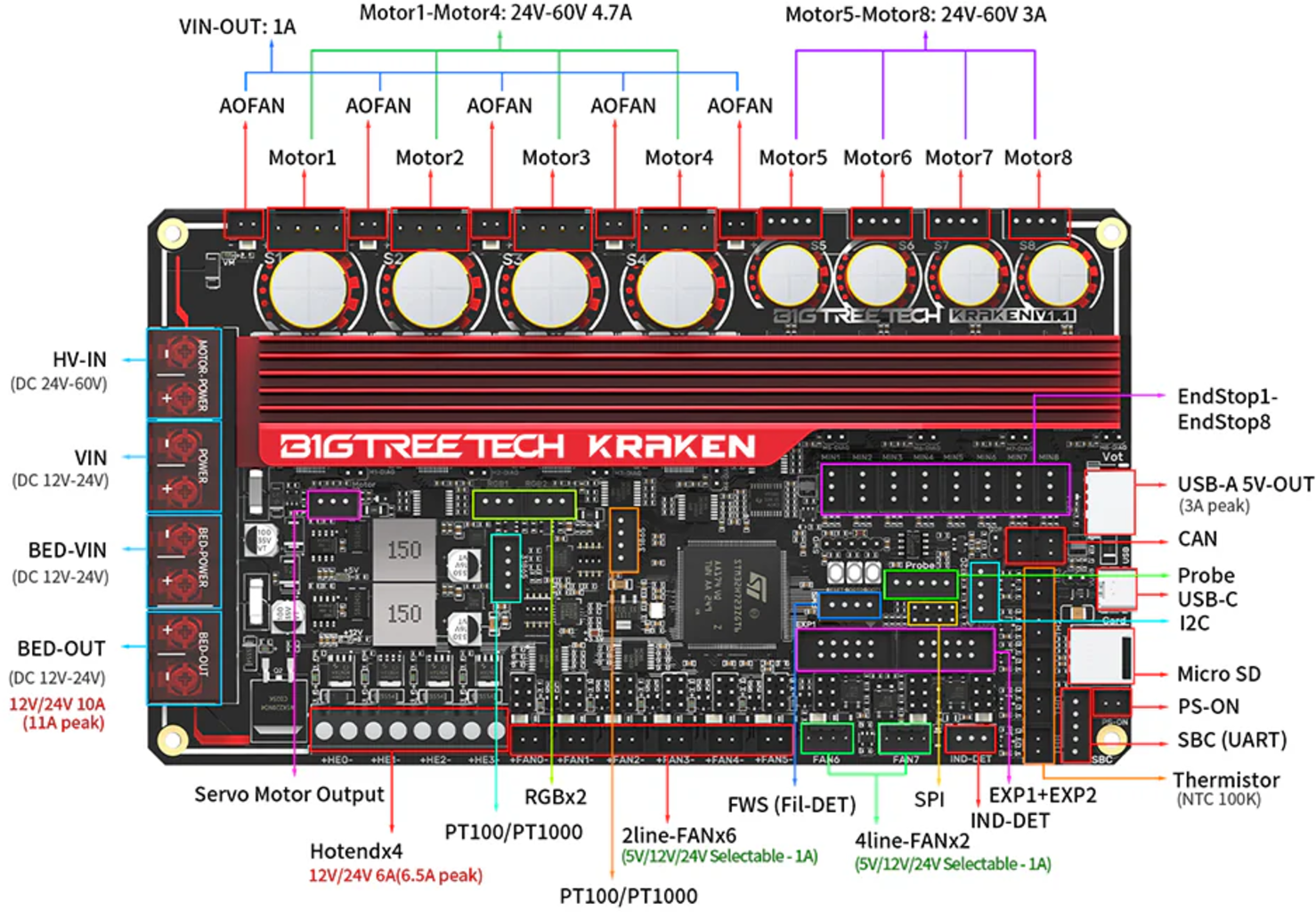

Krakenissa on M1-M4-pistorasiat jopa 8A:n ulostulolle ja M5-M8-pistorasiat jopa 3A:n ulostulolle. Näin voidaan optimaalisesti yhdistää tehokkaiden moottoreiden yhteensopivuus ja parempi ohjaus.

Kaksi JST-pistorasiaa CAN-tuella

CAN-moduuli takaa vakaan ja luotettavan tiedonsiirron sekä kahden EBB SB2240/2209 CAN-levyn helpon liittämisen. Tämä mahdollistaa joko StealthBurnerin tai muiden CAN-laitteiden laajentamisen lisätoimintoja varten.

Ympärivuotinen emolevyn suojaus

► eFuse automaattisella piirisuojalla:

eFuse-virtapiiri suojaa emolevyä mahdollisilta vaurioilta ja takaa pitkäaikaisen luotettavuuden pitkäaikaisessa käytössä. Nopean sammutuksen ylikuormitustilanteessa ja itsestään palautuvan eFuse-piirin ansiosta se tarjoaa huoltovapaan suojan, joka täyttää korkeimmat turvallisuusstandardit.

Ominaisuudet: Nopeampi sammutus ylikuormitustilanteessa, itsestään palautuva suojaus, toiminta pienillä virroilla, ylivirtasuojaus, oikosulkusuojaus, käänteisvirtasuojaus, ylijännitesuojaus, käänteisnapaussuojaus.

► Termistorin vuotosuojaus:

Lisätyt termistorisuojapiirit estävät ohjauspiirin vaurioitumisen ja varmistavat vikasietoisen toiminnan.

► 4 x 820uF/80V + 4 x 560 uF/80V vakaan teholähdön takaamiseksi.

GITHUB

Toimitukseen sisältyy:

• 1 x BTT Kraken
• 1 x pakkauslaatikko
• 1 x USB-C-kaapeli
• 1 x DIY crimp-liitinsarja
• 1 x hyppysarja
• 1 x BTT musta ankka
• 1 x BTT X leikkuri tarra
• 1 x BTT tarra

Tekniset tiedot:
